يصف هذا القسم استخدام وإعداد أنواع مختلفة من المستشعرات مع نظام. Rapidlogger الحسابات التوضيحية موجهة للمستخدمين المتقدمين الذين لديهم فهم جيد لإعداد المستشعرات والحسابات المرتبطة بها. إذا كان هناك أي شك، يُرجى التواصل مع المصنع للحصول على الدعم في حساب عوامل المقياس والإزاحة لنوع محدد من المستشعرات.
محوّل الضغط
يتم قياس الضغط باستخدام محوّل ضغط. بشكل عام، يُستخدم نوعان من محولات الضغط في حقول النفط: نوع الوصلة المطرقة (Hammer union) والنوع ذو الخيط (Threaded). كلا النوعين من محولات الضغط هما مستشعرات تناظرية، ويمكن أن يكون خرجها على شكل تيار، جهد، أو إشارة ميلي فولت، ويكون الخرج التناظري متناسبًا مع الضغط المطبق على المحوّل. خرج محوّل الضغط من نوع التيار يتراوح بين 4 إلى 20 ملي أمبير، وهو النوع الأكثر شيوعًا في حقول النفط، ويُسمى أحيانًا حلقة التيار، 4-20mA، أو مستشعر التيار، ويمكن توصيله مباشرة بأحد مداخل الملي أمبير في جهاز Rapidlogger. خرج محوّل الضغط من نوع الجهد يتراوح بين 0-10 فولت، ويمكن توصيله إلى مدخل تناظري في وحدة Rapidlogger إذا تم تكوينها في المصنع لتلقي مدخلات الجهد. أما محوّل الضغط من نوع الميلي فولت، فيمكن توصيله فقط إلى المداخل التناظرية في Rapidlogger عبر مُعالج إشارة أو مضخم تيار.
يمكن توصيل المستشعرات التناظرية مثل محولات الضغط بأحد المداخل التناظرية الأربعة عالية الدقة في النظام. جميع المداخل التناظرية الأربعة تدعم إشارات 4-20 ملي أمبير، وكذلك المستشعرات ذات السلكين والثلاثة أسلاك. يمكن حساب قيم المقياس والإزاحة لمحوّل ضغط بقدرة 15,000 رطل لكل بوصة مربعة كما يلي.
إعداد مدخل التيار لجهاز Rapidlogger
النطاق الكامل 0-20 ملي أمبير = 65535 عدادات(A/D)
النطاق المحسوب 4-20 ملي أمبير = 52428 عدادات(A/D)
النطاق المحسوب 0-4 ملي أمبير = 13107 اعدادات A/D))
عامل المقياس = 15000 (psi) ÷ 52428 (عدادات A/D) = 0.2861066 (psi/العد).
قيمة الإزاحة = 0.2861066 × 13107 = -3750 (psi)
مستشعرات القرب
مستشعرات ضربة المضخة هي مفاتيح قرب تستشعر دوران جزء متحرك من المضخة. يمكن توصيل كل من مفاتيح القرب ذات السلكين والثلاثة أسلاك بجهد يتراوح بين 12-24 فولت إلى جهاز Rapidlogger. تُعرف مستشعرات القرب أحيانًا بعدادات الضربة، ويمكن أن تكون من ثلاثة أنواع شائعة. النوع الأكثر استخدامًا هو مستشعر القرب الحثي، الذي يولد إشارة في كل مرة يكون فيها قطعة معدنية ضمن النطاق. النوع الآخر يمكن أن يكون مفتاح ريد (Reed switch) الذي يغلق الدائرة الكهربائية في كل مرة يتعرض فيها لمغناطيس. يستطيع Rapidlogger استيعاب معظم أنواع مفاتيح القرب المستمرة (DC) بما في ذلك النوع النبضي، والنوع ذو المجمع المفتوح، والنوع ذو الاتصال الجاف أو إغلاق المفتاح.
إعداد البرمجيات لجميع هذه المستشعرات يكون متماثلًا، لكن قد يلزم توصيلها كهربائيًا بشكل مختلف حسب وثائق الشركة المصنعة. اثنان من مدخلات التردد في Rapidlogger (F1 وF2) مخصصان فقط لمفاتيح القرب ويمكنهما التعامل مع كل من إشارات الموجة المربعة والموجة الجيبية بجهد يتراوح من -24 إلى 24 فولت. المدخلان الآخران للتردد (Q1A وQ2A) مشتركان بين مدخل التردد ومدخل التربيع، ويمكنهما استقبال إشارات موجة مربعة مستمرة موجبة فقط (مثل الإشارات التي تولدها معظم مستشعرات القرب). يمكن تكوين استخدام هذين المدخلين (Q1A وQ2A) من اللوحة الأمامية ليكونا إما للتردد أو للتربيع. يقوم النظام بجمع القيم الكلية لكل مدخل من المدخلات الأربعة للتردد تلقائيًا، وتكون المجاميع متاحة للعرض والتسجيل. يمكن حساب معامل التحويل لمضخة مزودة بمفتاح قرب يولد 2000 نبضة لكل برميل كما يلي.
إعداد مدخل العدّ الكلي في Rapidlogger
عدد النبضات لكل برميل = 2000 نبضة/برميل
عامل المقياس = 1 ÷ 2000 نبضة/برميل
قيمة الإزاحة = 0 برميل
إعداد معدل Rapidlogger (بالبراميل/الدقيقة)
القاعدة الزمنية الداخلية للمعدل = 1 ثانية
القاعدة الزمنية الخارجية للمعدل = 1 دقيقة = 60 ثانية
عدد النبضات لكل برميل = 2000 نبضة/برميل
تحويل المعدل من الداخلي إلى الخارجي = 60 ÷ 1 = 60
عامل المقياس = 1 ÷ 2000 × 60 = 0.03
قيمة الإزاحة = 0 برميل/دقيقة

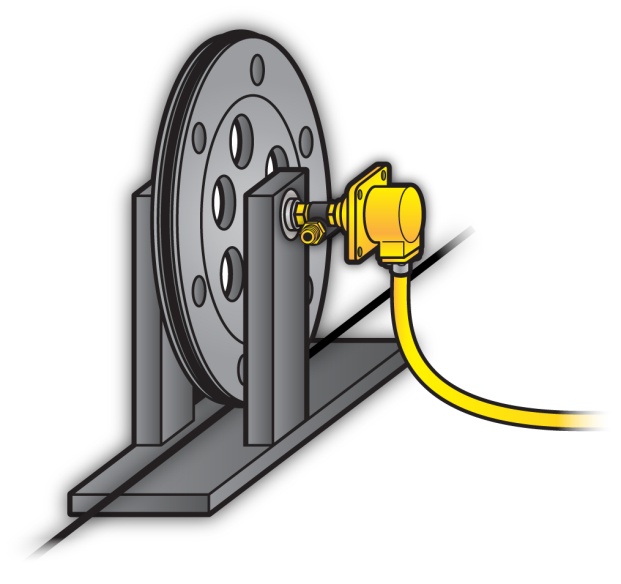

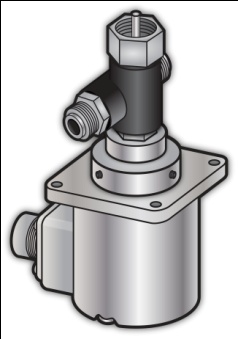

مشفّر العمق
يُستخدم مشفّر العمق في عمليات الأسلاك الملساء (Slickline)، والأسلاك الكهربائية، والأنابيب الملفوفة لقياس طول أو عمق السلك أو الأنبوب في البئر. يتم ذلك عادةً عن طريق تشغيل عجلة احتكاك على السلك أو الأنبوب، حيث تتصل عجلة الاحتكاك بمحور مشفّر العمق. أدناه يظهر مشفّر العمق مع محول عجلة احتكاك لمشفّر العمق المستخدم مع الأسلاك الملساء.
خرج مشفّر العمق يكون على شكل مجموعتين من إشارات النبض (عادةً يُرمز لهما بالإشارات A وB) تكون متقدمة أو متأخرة عن بعضهما بزاوية 90 درجة. تُسمى هذه النبضات نبضات التربيع، وتسمى المشفرات التي تنتجها مشفرات تربيعية. عادةً ما تكون نبضات خرج مشفّر العمق بجهد 5 فولت، ومع ذلك، بعض أنواع مشفرات العمق تنتج نبضات بجهد 12 فولت. يمكن توصيل Rapidlogger بما يصل إلى مشفرين تربيعيين بجهد خرج يتراوح بين 5 و24 فولت. لحساب معامل المقياس لمشفّر العمق، يلزم أيضًا معرفة طريقة تثبيته. أدناه يظهر مشفّر عمق متصل بعجلة الاحتكاك في وحدة الأسلاك الملساء.
في المخطط السابق، يكون مشفّر العمق متصلًا بعجلة الاحتكاك بنسبة 1:1، وبالتالي كل دورة كاملة للمشفّر تمر عبر طول سلك يساوي محيط العجلة. يمكن أن تحتوي مشفرات العمق المختلفة على عدد نبضات مختلف لكل دورة كاملة. يمكن حساب معامل المقياس لمشفّر عمق بعدد 300 نبضة لكل دورة مركّب على عجلة بمحيط 2 قدم كما يلي.
إعداد مدخل التربيع الكلي في Rapidlogger
عدد النبضات لكل دورة = 300 (نبضة / دورة)
عدد النبضات لكل قدم = 300 (نبضة) ÷ 2 (قدم) = 150 (نبضة لكل قدم)
عامل المقياس = 1 ÷ 150 (قدم / نبضة) = 0.0066667
قيمة الإزاحة = 0 (قدم)
إعداد معدل التربيع في Rapidlogger
القاعدة الزمنية الداخلية للمعدل = 1 ثانية
القاعدة الزمنية الخارجية للمعدل = 1 دقيقة = 60 ثانية
تحويل المعدل من الداخلي إلى الخارجي = 60 ÷ 1 = 60
عامل المقياس = 1 ÷ 150 × 60 (قدم / نبضة / دقيقة) = 0.4000
قيمة الإزاحة = 0 (قدم / دقيقة)
إذا تم استخدام قطر العجلة لحساب محيط العجلة بدلًا من إجراء معايرة في الورشة أو الحقل، فيجب أيضًا أخذ قطر السلك الملساء (Slickline) في الاعتبار عند حساب المحيط.
حساب محيط عجلة الاحتكاك في Rapidlogger لوحدة الأسلاك الملساء
قطر العجلة عند قاع مجرى السلك = 1.0 قدم
قطر السلك الملساء = 0.125 بوصة = 0.0104167 قدم
القطر الفعّال للعجلة = 1 قدم + 2 × (0.0104167 ÷ 2) قدم
القطر الفعّال للعجلة = 1.0104167 قدم
محيط العجلة = π × القطر = 3.1743176
إعداد مدخل التربيع الكلي في Rapidlogger
تحويل المعدل من الداخلي إلى الخارجي = 60 ÷ 1 = 60
عدد النبضات لكل دورة = 300 (نبضة / دورة)
عدد النبضات لكل قدم = 300 ÷ 3.1743176 = 94.5085 (نبضة لكل قدم)
عامل المقياس = 1 ÷ 94.5085 (قدم / نبضة) = 0.01058106
قيمة الإزاحة = 0 (قدم / دقيقة)
إعداد معدل التربيع في Rapidlogger
عامل المقياس = 1 ÷ 94.5085 × 60 (قدم / نبضة / دقيقة) = 0.63486352
قيمة الإزاحة = 0 (قدم / دقيقة)

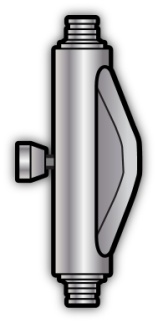

خلايا الحمل
يتم قياس الشد والضغط في وحدات الأسلاك الملساء (Slickline)، والأسلاك الكهربائية، وأنابيب الملفوفة باستخدام خلايا الحمل. تأتي خلايا الحمل بأشكال وأحجام مختلفة. أدناه يظهر نوعان مختلفان من خلايا الحمل. يمكن أن يكون خرج خلايا الحمل على شكل تيار، جهد، أو إشارة ميلي فولت، وفي جميع الحالات يكون الخرج التناظري متناسبًا مع الشد أو الضغط المطبق على خلية الحمل.
يمكن توصيل خلية الحمل التناظرية بأي من المداخل الأربعة لملي أمبير في جهاز Rapidlogger. يمكن حساب قيم المقياس والإزاحة لخلية حمل بقدرة 50000 رطل مخصصة للضغط فقط كما يلي.
إعداد مدخل التيار في Rapidlogger
النطاق الكامل 0-20 ملي أمبير = 65535(عدادات A/D)
النطاق المحسوب 4-20 ملي أمبير = 52428) عدادات A/D)
النطاق المحسوب 0-4 ملي أمبير = 13107) عدادات A/D)
عامل المقياس = 50000 (رطل) ÷ 52428 (عدادات A/D) = 0.95369 (رطل/العد)
قيمة الإزاحة = 0.95369 × 13107 = -12500 (رطل)
يمكن حساب قيم المقياس والإزاحة لخلية حمل بقدرة 50000 رطل للشد/الضغط كما يلي.
إعداد مدخل التيار في Rapidlogger
النطاق الكامل 0-20 ملي أمبير = 65535 (عدادات A/D)
النطاق المحسوب 4-20 ملي أمبير = 52428 (عدادات A/D)
الصفر لخلية الشد/الضغط يكون عند 12 ملي أمبير أو 39321 عداد
عامل المقياس = (50000 + 50000) (رطل) ÷ 52428 (عداد) = 1.907378 (رطل/العد)
قيمة الإزاحة = 0.1907378 × 39321 = -75000 (رطل)

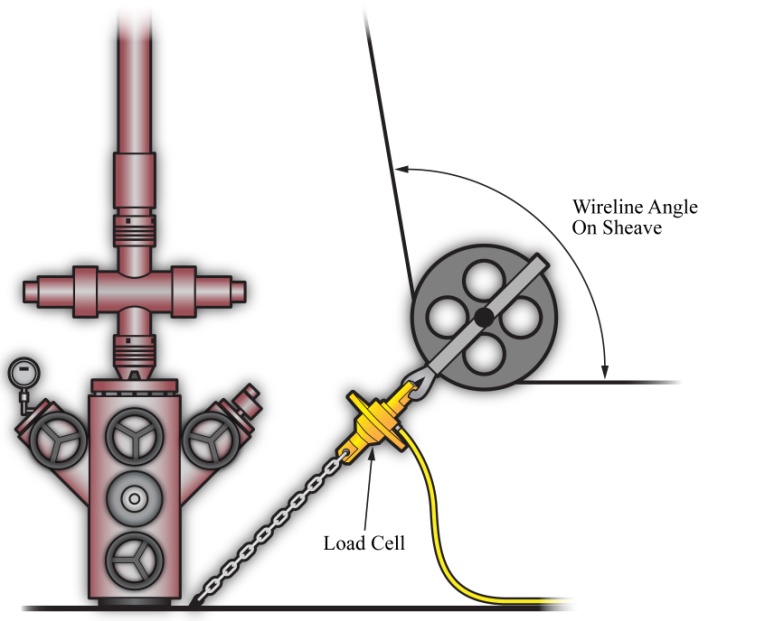

في أعمال الأسلاك الملساء (Slickline) والأسلاك الكهربائية، غالبًا ما يتم توصيل خلية الحمل بالعجلة السفلية عند رأس البئر. في مثل هذا التثبيت، تتعرض خلية الحمل لقوة مختلفة عن شد السلك، مما يغير حساب معامل المقياس وقيمة الإزاحة لخلية الحمل. تم عرض هذا النوع من التثبيت سابقًا في هذا القسم. إذا كان زاوية السلك الكهربائي أو الملساء فوق العجلة السفلية 90 درجة، يمكن حساب قيم المقياس والإزاحة لخلية حمل بقدرة 5000 رطل مثبتة على وحدة الأسلاك الملساء أو الكهربائية على مشبك العجلة كما يلي:
إعداد مدخل التيار في Rapidlogger لتوصيل العجلة
0-20 ملي أمبير النطاق الكامل = 65535 (عدادات A/D))
4-20 ملي أمبير النطاق المحسوب = 52428 (عدادات A/D))
0-4 ملي أمبير النطاق المحسوب = 13107 (عدادات( A/D)
زاوية السلك على العجلة = 90 درجة
معامل العجلة = 2 × cos(90 ÷ 2) درجة = 2 × 0.707106 = 1.4142135
عامل المقياس = سعة خلية الحمل ÷ معامل العجلة ÷ النطاق المحسوب 4-20 ملي أمبير
عامل المقياس = 5000 ÷ 1.4142135 ÷ 52428 = 0.0674359866 (رطل/العد)
قيمة الإزاحة = 0.0674359866 × 13107 = -883.883 (رطل)
زاوية السلك الكهربائي فوق العجلة ليست دائمًا 90 درجة. في المثال الحسابي التالي، يتم حساب عامل المقياس وقيمة الإزاحة لخلية حمل بقدرة 2000 رطل مثبتة على عجلة بزواية سلك 95 درجة.
إعداد مدخل التيار في Rapidlogger لتوصيل عجلة العجلة
0-20 ملي أمبير النطاق الكامل = 65535 (عدادات A/D)
4-20 ملي أمبير النطاق المحسوب = 52428 (عدادات A/D)
0-4 ملي أمبير النطاق المحسوب = 13107 (عدادات A/D)
زاوية السلك على العجلة = 95 درجة
معامل العجلة = 2 × cos(95 ÷ 2) درجة = 2 × 0.6755902 = 1.3511804152
عامل المقياس = سعة خلية الحمل ÷ معامل العجلة ÷ النطاق المحسوب 4-20 ملي أمبير
عامل المقياس = 2000 ÷ 1.3511804152 ÷ 52428 = 0.0282327621 (رطل/العد)
قيمة الإزاحة = 0.0282327621 × 13107 = -370.04 (رطل)
مقياس التدفق والكتلة من نوع كوريوليس ومقياس الكثافة

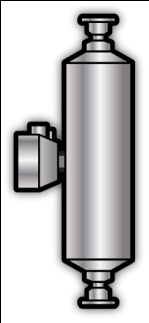

العديد من وحدات الأسمنت الحديثة مزودة بمقياس كثافة من نوع كوريوليس (مثل Micro Motion، Endress+Hauser، وغيرها (. يمكن لهذه المقاييس قياس معدل التدفق، الحجم، وكثافة سائل المعالجة. عادةً ما يكون خرج هذه المقاييس على شكل إشارة تناظرية للكثافة وإشارة ترددية لمعدل التدفق. يمكن توصيل هذه الإشارات بوحدة Rapidlogger لعرض البيانات وتسجيلها. يمكن توصيل خرج التيار الملي أمبري من وحدة المرسل بمداخل الملي أمبير، بينما يمكن توصيل خرج التردد من وحدة المرسل بأحد مدخلات التردد في Rapidlogger. تتيح مقاييس التدفق والكثافة من Micro Motion وEndress+Hauser إمكانية ضبط معامل المقياس للإشارة الخارجة. يتم تكوين هذه المعاملات عادةً على أجهزة الإرسال التي تصنعها الشركات المصنعة، وغالبًا ما يتم ذلك باستخدام برنامج إعداد على الحاسوب مزود من الشركة المصنعة لمقياس التدفق. يجب معرفة معامل الإشارة الخارجة لضمان توصيل مقاييس التدفق والكثافة بوحدة Rapidlogger بشكل صحيح.
بمجرد معرفة هذه معاملات المقياس، يمكن حساب إعدادات المقياس والإزاحة للإشارات التناظرية والترددية للمداخل ذات الصلة في Rapidlogger كما هو موضح في الأقسام السابقة. عادةً ما يتم إخراج الكثافة من مقياس التدفق على شكل إشارة تيار ملي أمبري، بينما يُرسل معدل التدفق على شكل إشارة ترددية من وحدة المرسل الخاصة بمقياس التدفق. يُنصح بالتواصل مع المصنع للحصول على دعم إضافي حول كيفية توصيل مقاييس التدفق بنظام Rapidlogger.
مرحّل الإيقاف لحالات الضغط الزائد
العديد من وحدات الضخ الحديثة مزودة بنظام إيقاف تشغيل المضخة. عادةً ما تعمل هذه الأنظمة على دائرة هوائية، كهربائية أو هيدروليكية. في حال الرغبة بأن يقوم نظام Rapidlogger بإيقاف المضخة عند حدوث حالة ضغط زائد، يمكن تكوين المرحّل المخرجي كما يلي.
عادةً ما يكون توصيل خرج التحكم في Rapidlogger متصلًا بالمرحّل رقم 7. يمكن برمجته باستخدام أداة Rapidlogger System Utility كما يلي:
إعداد خرج المرحّل في Rapidlogger
نوع الدخل/الخرج = خرج مرحّل
رقم المدخل = 7
قيمة الحد = 5000 (حيث 5000 هو ضغط الإيقاف المطلوب عند الضغط الزائد)
المتغير للمقارنة = 1 (حيث المتغير 1 هو ضغط المضخة)

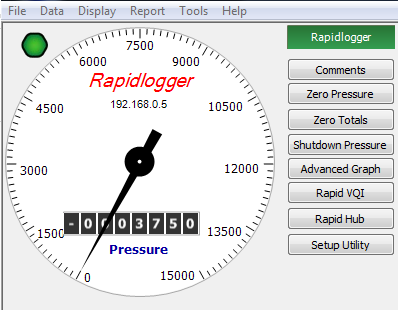

يمكن برمجة إيقاف التشغيل عند الضغط الزائد في برنامج RapidVU كما يلي:

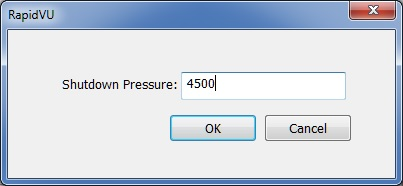

اختر زر "Shutdown Pressure" وسيظهر نافذة منبثقة.
أدخل ضغط الإيقاف المطلوب (الإعداد الافتراضي: 14900.00 رطل/بوصة²). ثم اختر OK.
تقوم بطاقة الذاكرة SD (5) المثبتة في وحدة Rapidlogger بتسجيل جميع بيانات المهمة عند تشغيل الوحدة. لا يحتاج المشغل إلى القيام بأي شيء لبدء تسجيل المهمة سوى تشغيل الوحدة. في الاستخدام العادي، يتم استرجاع البيانات من بطاقة الذاكرة SD عبر وصلة Ethernet باستخدام برامج الحاسوب المزودة مثل “RapidVu” أو “Rapidlogger System Utility”. مع تسجيل المزيد من البيانات على بطاقة الذاكرة SD، تبدأ البطاقة بالامتلاء. يُنصح بشدة بمسح أو تهيئة بطاقة الذاكرة SD كل بضعة أسابيع لمنع تلف البيانات. يمكن القيام بذلك باستخدام برنامج “Rapidlogger System Utility” أو من لوحة مفاتيح الوحدة الأمامية (اضغط F6، F6، F6، F5) يرجى التأكد من نقل جميع بيانات المهام القديمة من بطاقة SD إلى الحاسوب قبل ذلك.
تحذير: يمكن أن تتعرض بطاقة SD في وحدة Rapidlogger للتلف نتيجة عمليات إيقاف التشغيل غير الصحيحة المتكررة وتقلبات الطاقة. يجب على المستخدم تنزيل جميع بيانات المهام المهمة بعد كل مهمة. يجب تهيئة / مسح بطاقة SD إما من لوحة التحكم الأمامية أو باستخدام برنامج RapidVu بعد كل عدة مهام (10 - 15 مهمة) بعد تنزيلها.

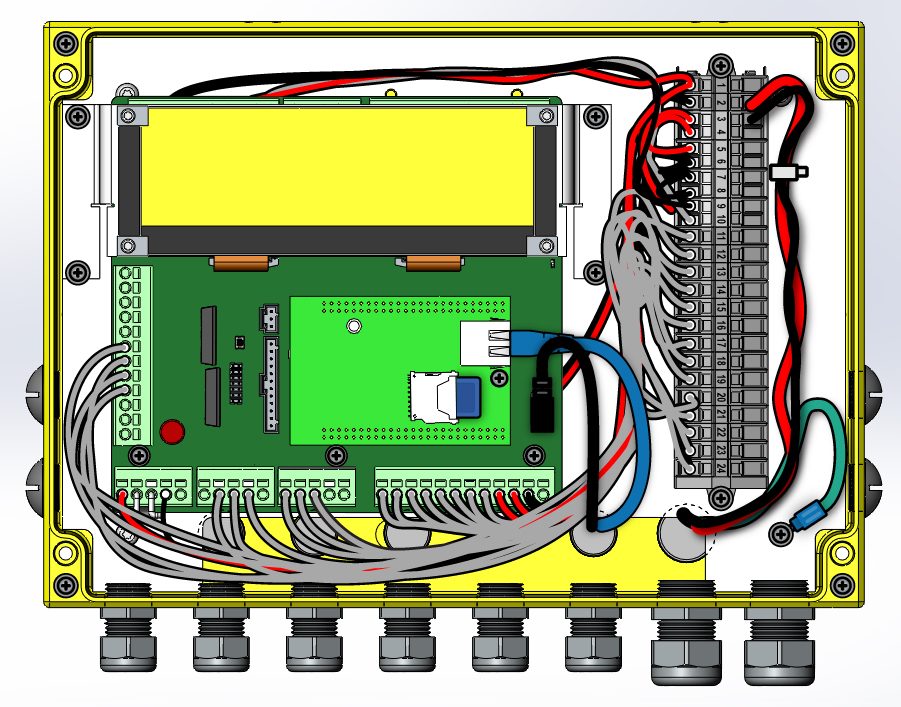

تُعرض مكونات نظام Rapidlogger المختلفة في المخطط أدناه.
111155667788101099332211441212
شاشة LCD
اللوحة الرئيسية
موصل الطاقة
موصل المنفذ التسلسلي
بطاقة SD
موصل بطاقة SD
موصل Ethernet
موصل التأريض
فتيل قابل للاستبدال ميدانيًا 1 أمبير
طرف توصيل الأسلاك
لوحة التركيب
وحدة المعالجة المركزية (CPU)
عند استخدام نظام Rapidlogger مع نقطة الوصول WiFi المزودة، يكون الاتصال بسيطًا. فقط قم بتوصيل الحاسوب أو اللابتوب بنقطة الوصول WiFi المسماة Rapidlogger.سيتم تكوين جميع إعدادات الشبكة تلقائيًا.
تم تزويد Rapidlogger بموصل إيثرنت مقاوم للطقس. إذا تم تركيب كابل في هذا الموصل وتوصيله بمنفذ شبكة، يمكن لـ Rapidlogger التواصل مع الحاسوب. معظم كابلات الإيثرنت المستخدمة موصولة بطريقة مباشرة ومخصصة لتوصيل جهاز إلى مركز توزيع أو مفتاح شبكة. هذا هو نوع الكابل المستخدم في Rapidlogger.النوع الثاني من كابلات الإيثرنت موصول بطريقة متقاطعة، ويُستخدم لتوصيل جهازين ببعضهما البعض دون الحاجة إلى مركز توزيع. يتم تزويد Rapidlogger بكابل قصير متقاطع يمكن تركيبه بين منفذ الإيثرنت (7) وموصل الكابل.
لذلك، إذا كان التثبيت يتطلب أن يتواصل Rapidlogger مع الحاسوب عبر مركز توزيع أو مفتاح شبكة كما هو الحال في معظم الحالات، فيجب استخدام كابل الإيثرنت دون أي تغييرات. أما إذا كان التثبيت يتطلب أن يتواصل Rapidlogger مع الحاسوب بدون استخدام مركز توزيع أو مفتاح شبكة، فيجب عندها تركيب الكابل المتقاطع داخل وحدة Rapidlogger.
الجزء الثاني من التواصل مع الحاسوب يتضمن إعداد عنوان IP الصحيح، وعنوان البوابة (Gateway)، وقناع الشبكة (Network Mask). هناك نوعان من آليات إعداد العناوين: تلقائي/ديناميكي/DHCP وثابت (Static). تستخدم وحدة Rapidlogger عناوين IP ثابتة. يتم عرض عنوان IP الحالي وعنوان البوابة المُعد في الوحدة على الشاشة في الأسفل جهة اليسار والأسفل جهة اليمين لبضع ثوانٍ بعد تشغيل الوحدة. كلا الرقمين عبارة عن تسلسل من أربعة أرقام ثلاثية الشكل مثل (192.168.000.005).
لكي يتواصل Rapidlogger بشكل صحيح مع الحاسوب عبر اتصال الإيثرنت، يجب أن يكون لدى الحاسوب وRapidlogger عناوين IP متوافقة ضمن نفس الشبكة الفرعية. إذا كان المستخدم غير مألوف بعناوين IP، يُنصح باستخدام القيم الافتراضية التالية.
PC / Laptop IP: 192.168.000.001 Gateway: 192.168.000.001 Netmask: 255.255.255.000
Rapidlogger IP: 192.168.000.005 Gateway: 192.168.000.001 Netmask: 255.255.255.000
يتم إعداد عناوين IP على الحاسوب من لوحة التحكم في ويندوز ضمن حقل إعدادات IP في خصائص اتصال الشبكة المحلية (LAN Connection). أما على Rapidlogger، فهذه الإعدادات تتم من لوحة المفاتيح الأمامية. اضغط F6، F6، F1 ثم أدخل عنوان IP والبوابة وقناع الشبكة عند مطالبتك بذلك على الشاشة. قم بإعادة تشغيل الوحدة للتحقق من تفعيل عنوان IP من شاشة LCD. يتم ضبط عنوان IP الافتراضي 192.168.000.005 في النظام من المصنع، وهو نفس العنوان الذي يعود إليه النظام عند إجراء إعادة ضبط المصنع. يجب على المستخدمين المتقدمين اختيار واستخدام عناوين IP المناسبة لشبكتهم.
بمجرد إعداد عناوين IP، يصبح الحاسوب وRapidlogger قادرين على التواصل مع بعضهما البعض. يمكن التحقق من الاتصال الصحيح عن طريق تنفيذ أمر PING من الحاسوب إلى عنوان IP الخاص بـ Rapidlogger. يُرجى ملاحظة أن بعض برامج جدار الحماية على الحاسوب قد تمنع الاتصال عبر الإيثرنت إذا لم تكن مألوفة لها. في حال وجود مثل هذا الجدار الناري قيد التشغيل، قد تحتاج إما إلى تعطيله أو تكوينه بشكل محدد للسماح بالاتصال الكامل ثنائي الاتجاه مع عنوان IP الخاص بـ Rapidlogger.
تحتوي وحدة Rapidlogger على وضع تشخيص مدمج يمكن من خلاله عرض مدخلات المستشعر الخام لتسهيل عملية استكشاف الأخطاء وإصلاحها. يمكن الوصول إلى وضع التشخيص للمستشعرات التناظرية من لوحة المفاتيح الأمامية. (اضغط F6، F6، F5، F1، F1 )ويمكن الوصول إلى وضع التشخيص للمستشعرات الترددية من لوحة المفاتيح الأمامية.( اضغطF6، F6، F5، F2 )في كل حالة، تظهر شاشة على LCD تعرض قيم المستشعرات المختلفة.
تعتمد جميع بيانات Rapidlogger على الحسابات التي تُجرى على بيانات المدخلات. تُخزن نتائج هذه الحسابات في المتغيرات النظامية. يمكن عرض إعدادات متغيرات المدخلات وتعديلها من لوحة المفاتيح الأمامية أو باستخدام برنامج الحاسوب Rapidlogger Utility.
لعرض متغير نظام، اختر خيار العرض) اضغط F6، F6، F4، F3) ثم أدخل رقم المتغير الذي تريد عرضه. لتحرير متغير نظام، اختر خيار العرض (اضغط F6، F6، F4، F4) ثم أدخل رقم المتغير الذي تريد تعديله. سيقوم النظام بعرض القيمة الحالية لكل إعداد من إعدادات المتغير المحدد ثم يتيح لك إدخال قيمة جديدة. لأي قيم يجب أن تبقى بدون تغيير، اضغط F6 وسيتجاوز النظام إلى القيمة التالية. تعديل متغيرات النظام هي ميزة يجب أن يقوم بها المستخدمون المتقدمون فقط، ويفضل أن يتم ذلك باستخدام برنامج Rapidlogger Utility.
تستطيع وحدة Rapidlogger التواصل مع أجهزة الطرف الثالث مثل واجهات التشغيل (HMI)، وأنظمة SCADA، وPLC باستخدام بروتوكول Modbus. يُعد بروتوكول Modbus هيكل رسائل يُستخدم على نطاق واسع لإنشاء اتصال رئيسي-تابع بين الأجهزة الذكية. تحتوي رسالة Modbus المرسلة من الجهاز الرئيسي إلى الجهاز التابع على عنوان الجهاز التابع، و"الأمر" (مثل "قراءة سجل" أو "كتابة سجل")، والبيانات، ومجموع التحقق. ونظرًا لأن بروتوكول Modbus هو مجرد هيكل رسائل، فهو مستقل عن الطبقة الفيزيائية الأساسية. على وحدة Rapidlogger يتم تنفيذه عبر إيثرنت باستخدام بروتوكول Modbus-TCP/IP. تعمل وحدة Rapidlogger في وضع التابع (Slave)، ويسمح لكل من القراءة والكتابة على سجلات Modbus Holding.
لتفعيل بروتوكول Modbus، استخدم برنامج Rapidlogger Utility وفي مربع حوار إعدادات النظام قم بتمكين Modbus واختر عنوان الجهاز التابع.
أعد تشغيل وحدة Rapidlogger. جميع المتغيرات المعرفة على Rapidlogger ستكون الآن متاحة تلقائيًا عبر Modbus. لذلك Rapidlogger Variable #1 سيكون متاحًا كسجل Modbus Holding Register 1، كقيمة عشرية عائمة 32 بت بصيغة Big-endian. Rapidlogger Variable #2 سيكون متاحًا كسجل Modbus Holding Register 3، كقيمة عشرية عائمة 32 بت. Rapidlogger Variable #3 سيكون متاحًا كسجل Modbus Holding Register 5 وهكذا.

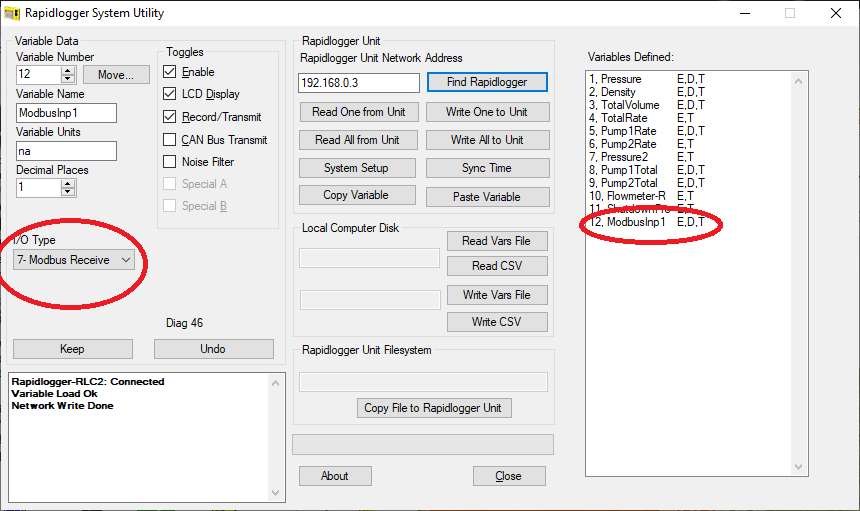

إذا كانت هناك حاجة لكتابة متغير على Rapidlogger باستخدام Modbus، فإن الخطوة الأولى هي إنشاء متغير من نوع Modbus Receive على Rapidlogger كما يلي.
الآن إذا قام جهاز Modbus Master بكتابة رقم عشري عائم 32 بت إلى Modbus Register #23، فسيتم تحديث المتغير رقم 12 على Rapidlogger بهذه القيمة.
ملاحظة: يمكن تمكين إما بروتوكول Modbus أو WITS0 في نفس الوقت فقط. جميع عمليات الاستطلاع عبر Modbus على Rapidlogger محدودة بمعدل اكتساب 1Hz.
تستطيع وحدة Rapidlogger التواصل مع أجهزة طرف ثالث أخرى مثل HMIs، أنظمة SCADA، وPLCs باستخدام بروتوكول WITS. يُستخدم بروتوكول WITS أو Wellsite Information Transfer Standard لنقل بيانات الحفر والجيولوجيا بين الأنظمة في موقع البئر. يقوم هذا البروتوكول ببث البيانات بشكل تسلسلي باستخدام سجل معرف مسبقًا يحتوي على القنوات والقيم. السجل المعرف مسبقًا المستخدم مع وحدة Rapidlogger هو جزء من سجل WITS0 أو WITS المستوى 0.

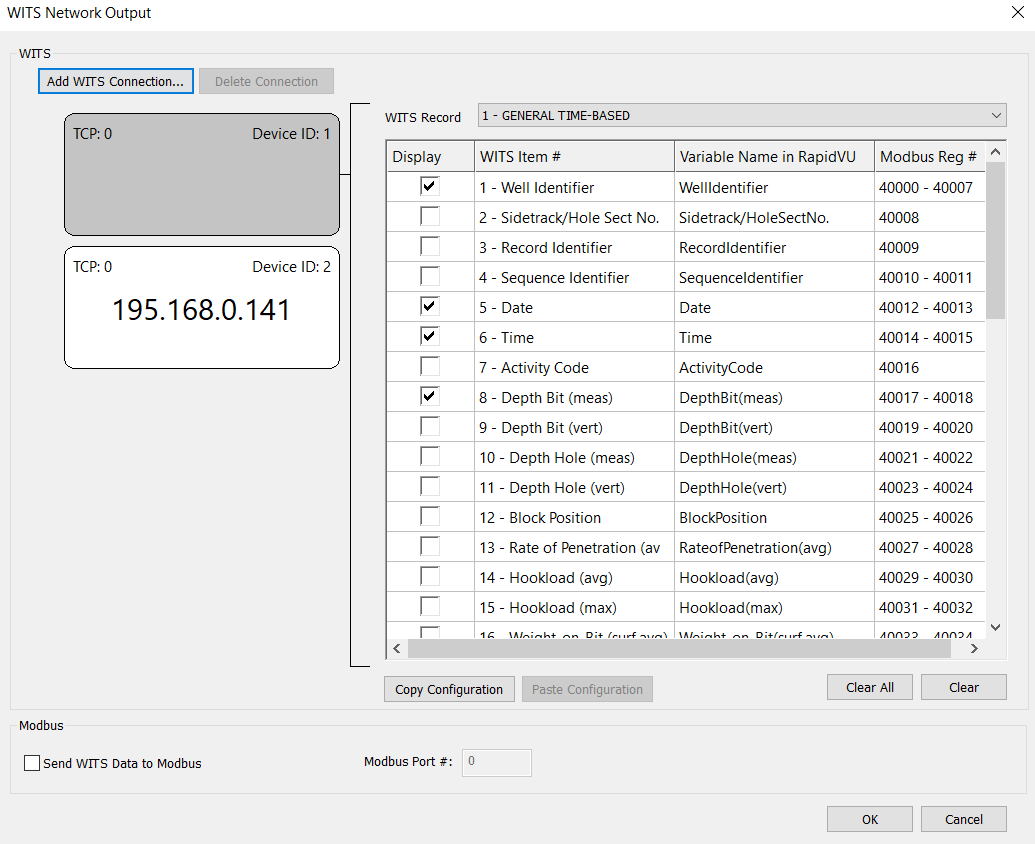

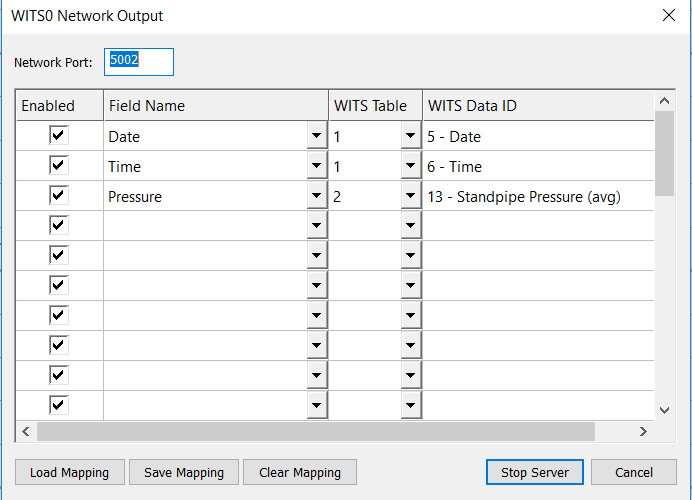

يمكن الوصول إلى شاشة إخراج شبكة WITS0 من خلال قائمة البيانات (Data menu).
WITS من الشبكة
تدعم وحدة Rapidlogger التواصل عبر بروتوكول J1939. يسمح ذلك بالحصول على البيانات من المحركات وناقلات الحركة التي تحتوي على وحدات تحكم إلكترونية (ECUs) تدعم J1939. لإعداد استخدام بيانات J1939 من المحرك أو ناقل الحركة، يجب إتمام ثلاث خطوات.

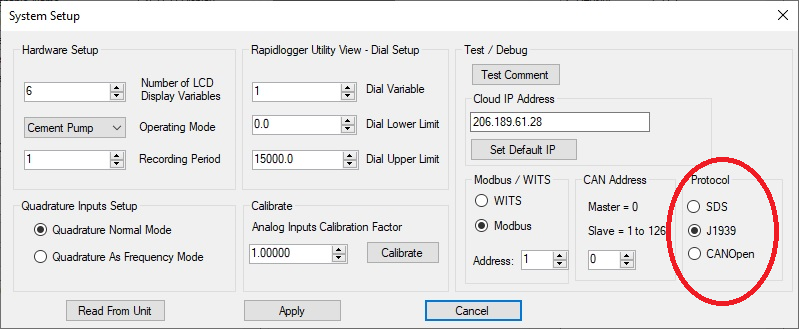

الخطوة الأولى هي تمكين بروتوكول J1939 في نظام Rapidlogger باستخدام برنامج Rapidlogger Utility. يمكن إعداد البروتوكول من خلال مربع حوار إعداد النظام كما هو موضح أدناه.
الخطوة الثانية هي وضع ملف باسم “_j1939cfg.csv” في بطاقة الذاكرة (SD-card) الخاصة بنظام Rapidlogger. يجب وضع هذا الملف في الدليل الجذر للبطاقة. يمكن تنزيل هذا الملف من موقع Rapidlogger Systems في قسم التنزيلات. يوجه هذا الملف نظام Rapidlogger لإنشاء متغيرات مؤقتة مرقمة من 71 إلى 85 في ذاكرة النظام، ثم تعبئتها ببيانات CAN bus J1939 عند وصولها من أجهزة J1939. نسخة نموذجية من الملف موضحة أدناه.
# J1939 Rapidlogger System Configuration file,,,,,,,,,,,# File needs to be placed in root directory of SD card on Rapidlogger System# Column A is DAQ Var Number 1-100,,,,,,,,,,,# Column B is J1939 PGN (parameter group number); non-standard PGNs: # Column C is the cyclic request/write time if request column is set to Y# Column D is 'request': N or Y,,,,,,,,,,,# Column E is the address: N= no, E= engine, T=transmission, A= ABS, S= Summary from multiple# Column F is the map: start byte, bit and length: byte.bit.len",,,,,,,,,,,# Column G is the Read/Write Direction, Value 'R' OR 'W' means J1939 read or write # Column H is a J1939 gain# Column I is a J1939 offset# Column J is a J1939 label# Column K is a comment,#70,61444,0,n,N,0,R,0.0000000000,0.00,Custom,Custom Parameter,71,61444,0,n,N,4.1.16,R,0.1250000000,0.00,RPM,Engine RPM ,72,65253,2000,Y,E,1.1.32,R,0.0500000000,0.00,hr,Engine Hrs ,73,65271,0,n,N,7.1.16,R,0.0500000000,0.00,V,Batt.Poten.Voltage,74,61443,0,n,N,3.1.8,R,1.0000000000,0.00,%,Engine Load at RPM,75,65262,0,n,N,1.1.8,R,1.0000000000,-40.00,degC,Coolant temperature,76,65263,0,n,N,4.1.8,R,4.0000000000,0.00,kPa,Engine Oil Pressure,77,65266,0,n,N,1.1.16,R,0.0500000000,0.00,L/h,Fuel Rate ,78,61443,0,n,N,2.1.8,R,0.4000000000,0.00,%,Accel.Pedal Position,79,65270,0,n,N,3.1.8,R,1.0000000000,-40.00,degC,Intake manif.temperature,80,65266,0,n,N,3.1.16,R,0.0019531250,0.00,km/kg,Inst.Fuel Economy ,81,65272,0,n,N,4.1.8,R,16.0000000000,0.00,kPa,Transm. Oil Pressure,82,65272,0,n,N,5.1.16,R,0.0312500000,-273.00,degC,Transm. Oil Temperature,83,65226,0,n,S,1.2.1,R,0.0000000000,0.00,x,RED lamp: JMAP byte.bit.len n 84,65226,0,n,S,2.2.1,R,0.0000000000,0.00,x,AMBER lamp,85,61441,0,n,N,1.1.2,R,1.0000000000,0.00,x,ASR Eng.CtrlAct - at least one PGN required# 1, 99999,1000,n,N,1.1.8,W,0.0085000000,0.00,psi,RL's pressure to broadcast# J1939 Rapidlogger System Configuration file,,,,,,,,,,,# File needs to be placed in root directory of SD card on Rapidlogger System# Column A is DAQ Var Number 1-100,,,,,,,,,,,# Column B is J1939 PGN (parameter group number); non-standard PGNs: # Column C is the cyclic request/write time if request column is set to Y# Column D is 'request': N or Y,,,,,,,,,,,# Column E is the address: N= no, E= engine, T=transmission, A= ABS, S= Summary from multiple# Column F is the map: start byte, bit and length: byte.bit.len",,,,,,,,,,,# Column G is the Read/Write Direction, Value 'R' OR 'W' means J1939 read or write # Column H is a J1939 gain# Column I is a J1939 offset# Column J is a J1939 label# Column K is a comment,#70,61444,0,n,N,0,R,0.0000000000,0.00,Custom,Custom Parameter,71,61444,0,n,N,4.1.16,R,0.1250000000,0.00,RPM,Engine RPM ,72,65253,2000,Y,E,1.1.32,R,0.0500000000,0.00,hr,Engine Hrs ,73,65271,0,n,N,7.1.16,R,0.0500000000,0.00,V,Batt.Poten.Voltage,74,61443,0,n,N,3.1.8,R,1.0000000000,0.00,%,Engine Load at RPM,75,65262,0,n,N,1.1.8,R,1.0000000000,-40.00,degC,Coolant temperature,76,65263,0,n,N,4.1.8,R,4.0000000000,0.00,kPa,Engine Oil Pressure,77,65266,0,n,N,1.1.16,R,0.0500000000,0.00,L/h,Fuel Rate ,78,61443,0,n,N,2.1.8,R,0.4000000000,0.00,%,Accel.Pedal Position,79,65270,0,n,N,3.1.8,R,1.0000000000,-40.00,degC,Intake manif.temperature,80,65266,0,n,N,3.1.16,R,0.0019531250,0.00,km/kg,Inst.Fuel Economy ,81,65272,0,n,N,4.1.8,R,16.0000000000,0.00,kPa,Transm. Oil Pressure,82,65272,0,n,N,5.1.16,R,0.0312500000,-273.00,degC,Transm. Oil Temperature,83,65226,0,n,S,1.2.1,R,0.0000000000,0.00,x,RED lamp: JMAP byte.bit.len n 84,65226,0,n,S,2.2.1,R,0.0000000000,0.00,x,AMBER lamp,85,61441,0,n,N,1.1.2,R,1.0000000000,0.00,x,ASR Eng.CtrlAct - at least one PGN required# 1, 99999,1000,n,N,1.1.8,W,0.0085000000,0.00,psi,RL's pressure to broadcast

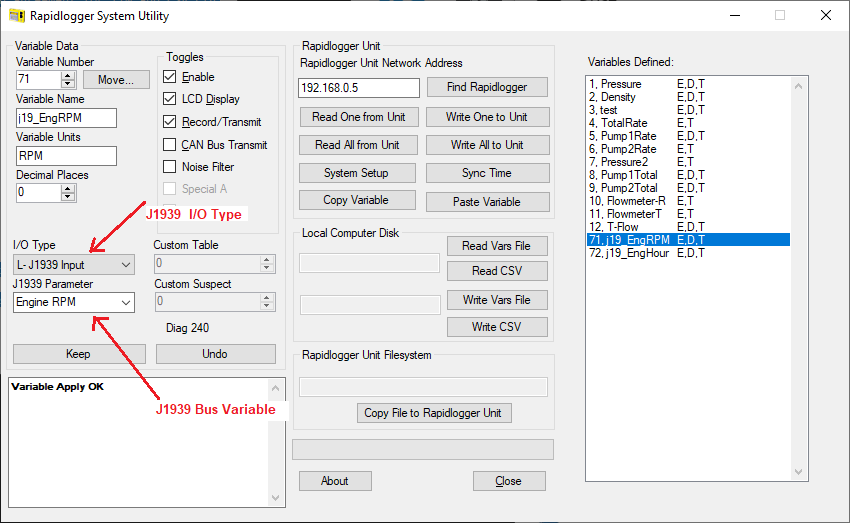

الخطوة الثالثة هي تكوين متغيرات Rapidlogger حسب الحاجة لاستخدام بيانات J1939 في تسجيل الوظائف أو ملف تقرير الوظائف. على سبيل المثال، إذا أراد المستخدم إعداد المتغير 71 لعرض عدد دورات المحرك في الدقيقة (RPM)، فيجب تكوين المتغير 71 كما يلي.
بهذا تكتمل إعدادات برنامج J1939 والتكوين الخاص به. يلزم إعادة تشغيل نظام Rapidlogger بعد ذلك لتمكين جميع الإعدادات بشكل صحيح. يجب توصيل بيانات CAN bus بلوحة طرفيات اللوحة الرئيسية لـ Rapidlogger عند المنافذ J8-1 وJ8-2 وJ8-3. تقع هذه اللوحة الطرفية أسفل لوحة LCD الخاصة بـ Rapidlogger، ويُعد الوصول إليها متوسط الصعوبة.

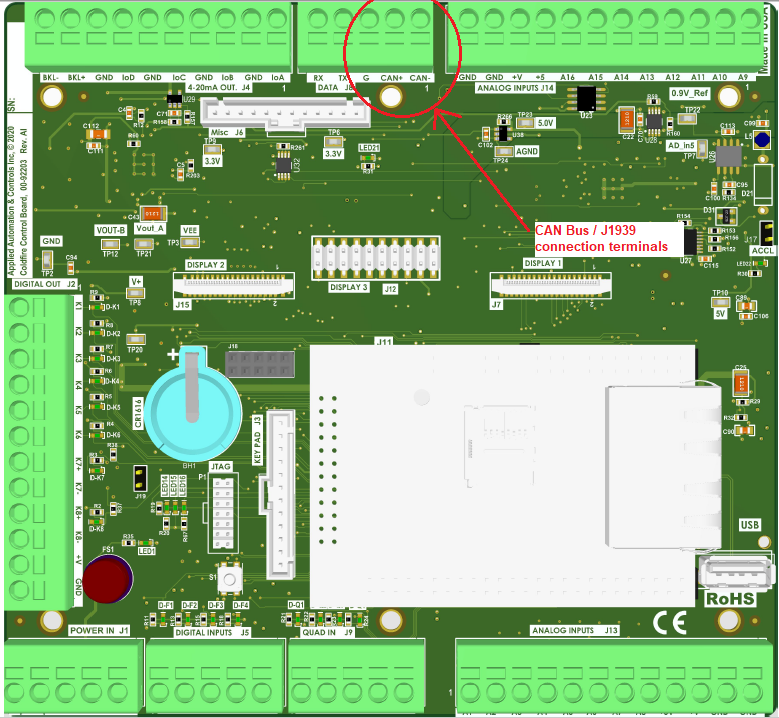

قد يكون مقاوم إنهاء ناقل CAN مطلوبًا أو غير مطلوب اعتمادًا على ما إذا كانت مقاومات الإنهاء جزءًا من أسلاك ناقل CAN المستخدمة لتوصيل Rapidlogger بالمحرّك/ناقل الحركة أم لا.
يمكن إرسال البيانات من وحدة Rapidlogger إلى خادم سحابي والوصول إليها في الوقت الفعلي من موقع بعيد. يمكن إعداد عنوان الخادم السحابي باستخدام أداة Rapidlogger Utility كما يلي

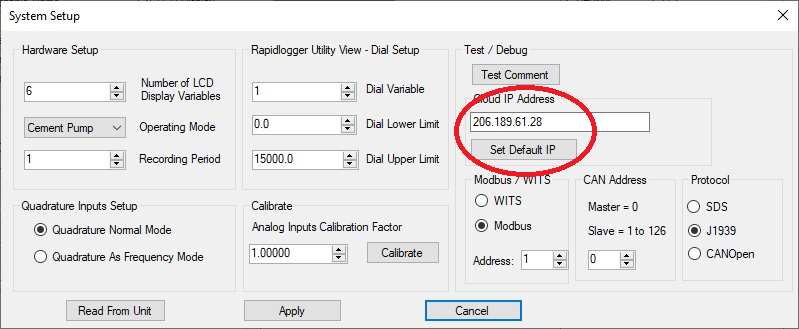

عنوان IP الافتراضي للخادم السحابي يربط وحدة Rapidlogger بخادم السحابة الخاص بشركة Rapidlogger Systems. إذا اختار العميل إعداد خادم سحابي خاص به، يمكنه إدخال عنوان IP الخاص بخادمه. بمجرد اكتمال هذا الإعداد، تكون الخطوة التالية هي توصيل كابل الإيثرنت الخاص بوحدة Rapidlogger بالموجّه أو البوابة التي تسمح بالاتصال بالإنترنت.
إذا كنت تستخدم خادم Rapidlogger السحابي، فانتقل إلى صفحة الوصول إلى خادم Rapidlogger السحابي على الرابط التالي.
http://www.rapidlogger.com/pages/RapidCloud.html

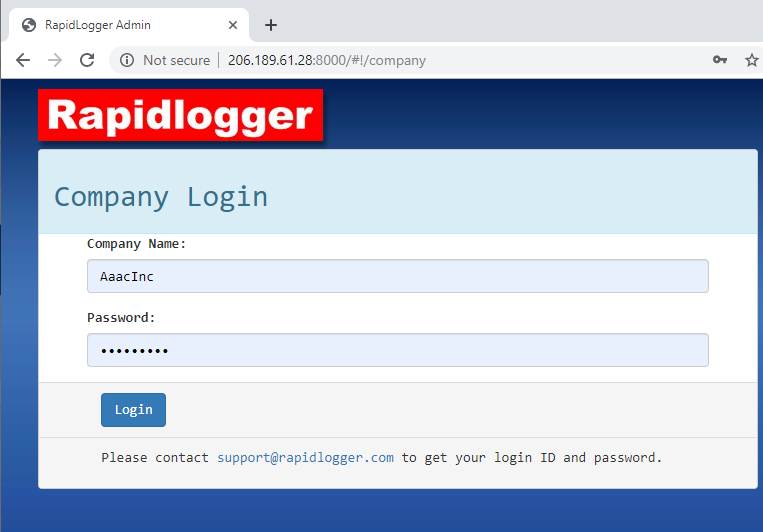

ستظهر الصفحة التالية على متصفحك.
أدخل اسم شركتك وكلمة المرور. يتم إعداد أسماء الشركات وكلمات المرور مجانًا عن طريق التواصل مع دعم Rapidlogger Systems عبر البريد الإلكتروني على support@rapidlogger.com.

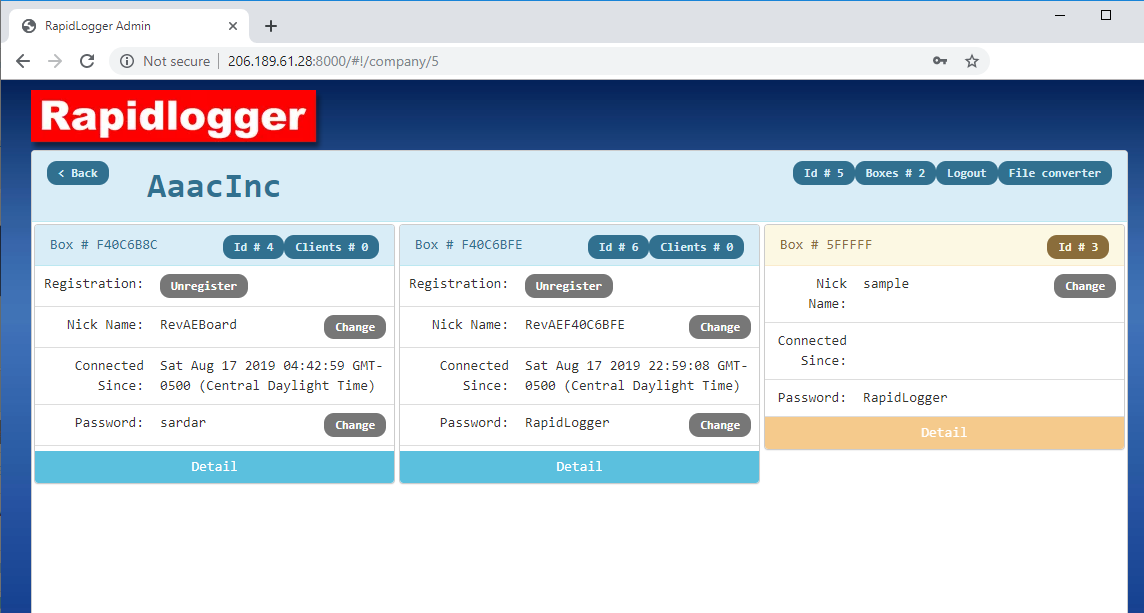

بمجرد الدخول إلى صفحة شركتك على خادم Rapidlogger Cloud، سيظهر ما يلي على متصفحك.
تعرض هذه الصفحة جميع وحدات Rapidlogger المسجلة باسم الشركة. النقر على "تفاصيل" يتيح عرض البيانات الحية مباشرة في المتصفح.

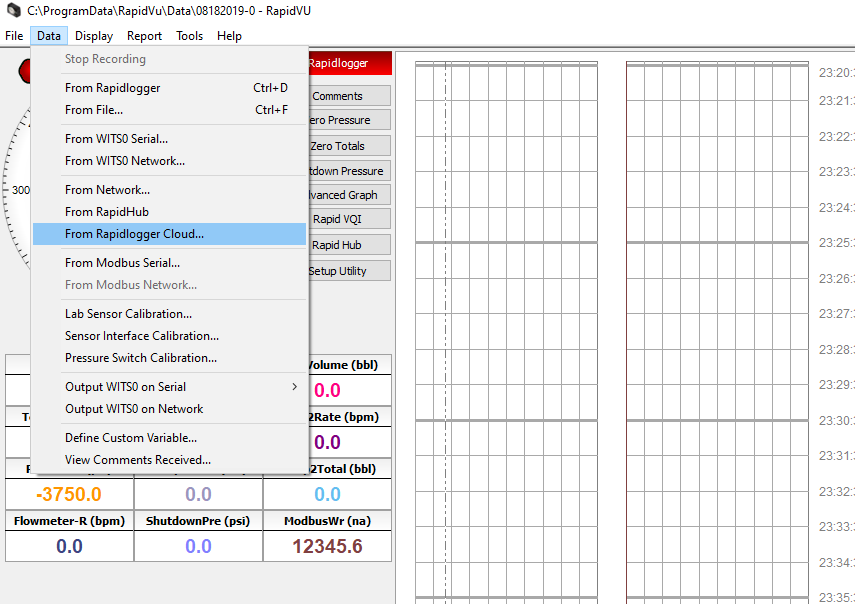

يمكن أيضًا الوصول إلى بيانات وحدة Rapidlogger المرسلة إلى السحابة عبر برنامج RapidVu كما يلي:

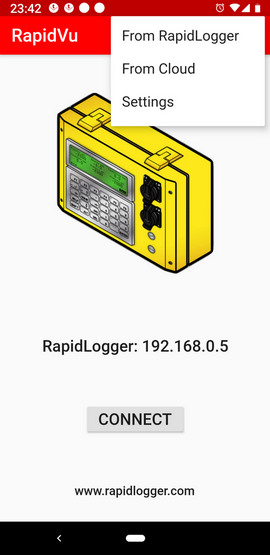

إذا كان المستخدم يستخدم تطبيق أندرويد أو آيفون، فيمكن الوصول إلى بيانات السحابة كما يلي:

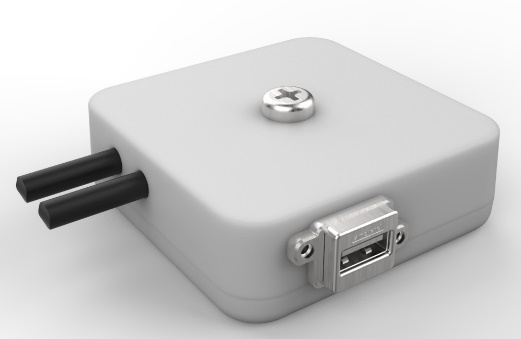

ستسمح لك هذه النقطة بالوصول إلى الواي فاي بالتواصل لاسلكياً بين نظام Rapidlogger الخاص بك والكمبيوتر. تأتي مجموعة الواي فاي لنظام Rapidlogger مزودة بنقطة وصول خارجية عالية القدرة وطويلة المدى بتردد 2.4 جيجاهرتز ومزودة بمزود طاقة مغلق كما هو موضح أدناه.

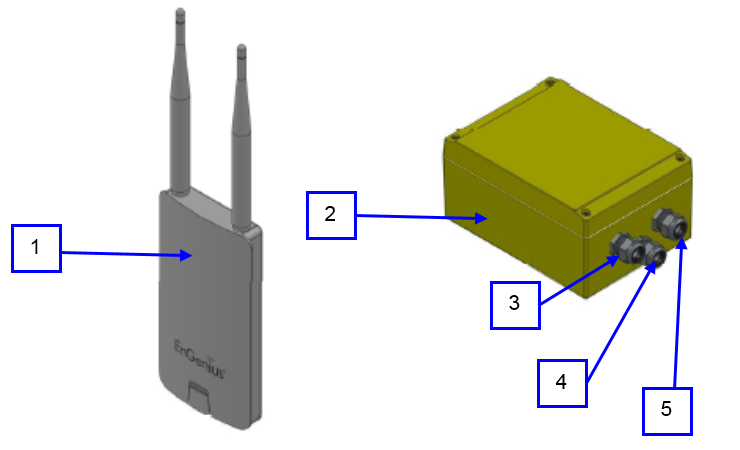

الجيل الثالث من نقطة الوصول Rapidlogger Access Point
الجيل الثاني من نقطة الوصول Rapidlogger Access Point
الجيل الأول من نقطة الوصول Rapidlogger Access Point
جهاز نقطة وصول Wi-Fi
مزوّد طاقة الـ Wi-Fi
موصل إدخال الطاقة
موصل الإيثرنت إلى جهاز الـ Rapidlogger
موصل الإيثرنت إلى جهاز نقطة الوصول
3.12.1توصيل نقطة الوصول (AP)
شغّل وحدة الـ Rapidlogger.
اضغط على رمز الإنترنت الموجود في الجهة اليمنى السفلية من شاشة اللابتوب. قم بتغيير الشبكة إلى Rapidlogger) Rapidlogger Accesspoint).
اضغط مرة أخرى على رمز الإنترنت، ثم اختر مركز الشبكة والمشاركة.
اختر تغيير إعدادات المحول من القائمة على اليسار.

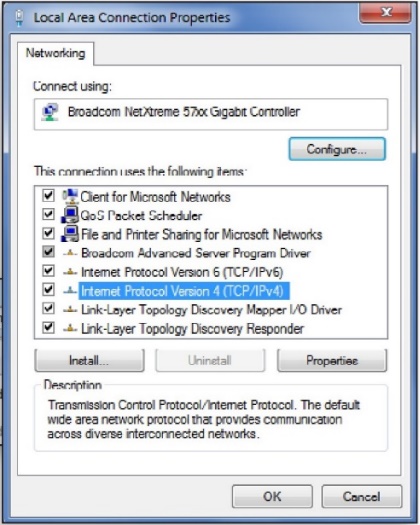

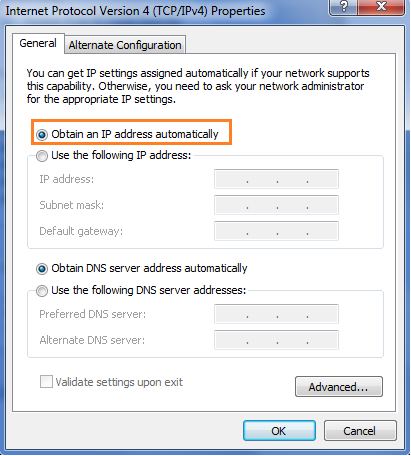

اضغط على اتصال الشبكة المحلية، ثم من خصائص اختر بروتوكول الإنترنت الإصدار 4 (TCP/IPv4).
غيّر الإعداد ليحصل على عنوان IP تلقائيًا.
انقر على موافق، ثم انقر مرة أخرى على موافق.
للتحقق من هذا الإعداد، افتح برنامج RapidVU وحاول التشغيل بالنقر على البيانات >من. Rapidloggerإذا أضاءت كلمة Rapidlogger والدائرة باللون الأخضر، فهذا يعني أنك متصل.
يجب أن تكون الآن قادرًا على التواصل مع نظام Rapidlogger من جهاز الكمبيوتر الخاص بك. نقاط الوصول اللاسلكية (WiFi) من الجيل الثاني والثالث تأتي مثبتة مسبقًا في جهاز Rapidlogger ولا تتطلب أي تثبيت إضافي.
الوصول إلى صفحة الويب سيمكنك من الوصول للملفات الخاصة بـ Rapidlogger بصلاحية قراءة فقط، والتي تم حفظها على بطاقة الذاكرة SD الخاصة بجهاز Rapidlogger. بمجرد حفظ ملف Rapidlogger على جهاز الكمبيوتر، يمكنك قراءة البيانات باستخدام برنامج RapidVU.
على جهاز الكمبيوتر المتصل عبر الإيثرنت بـ Rapidlogger، أدخل عنوان الـ IP الخاص بالجهاز (عنوان الـ IP الافتراضي 192.168.0.5) في شريط العنوان اكتب. ftp://192.168.0.5:

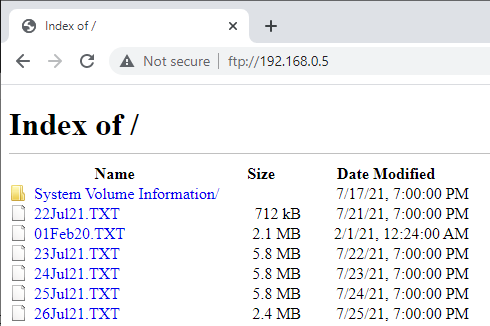

ستظهر صفحة الويب وتحتوي على جميع ملفات Rapidlogger بالمعلومات التالية: تاريخ ووقت حفظ الملف، حجمه بالبايت، واسم الملف على شكل رابط للوصول للقراءة فقط.

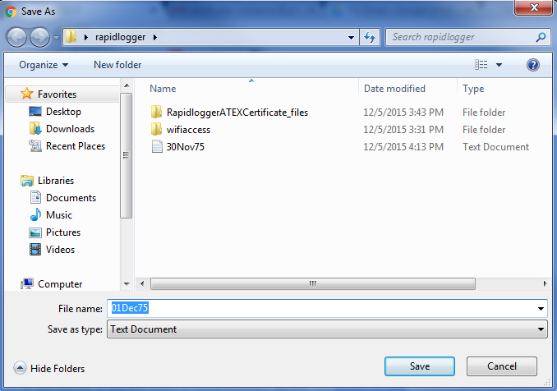

لحفظ ملف Rapidlogger، اضغط بزر الفأرة الأيمن على الملف واختر "حفظ الرابط باسم…". اسم الملف يكون افتراضيًا كما هو معروض على متصفح الويب. اضغط على زر "حفظ" بعد اختيار الموقع المرغوب لحفظ الملف.

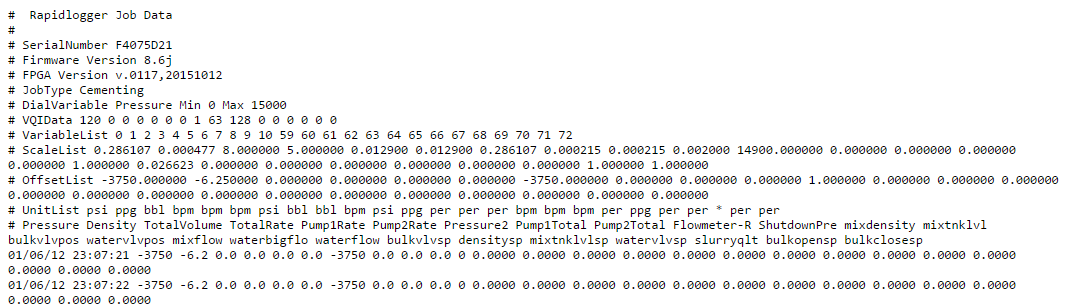

ملاحظة: لقراءة البيانات في ملف *.txt المحفوظ مؤخرًا، ارجع إلى التعليمات "لقراءة البيانات من ملف *.txt:" في القسم 2.7 استخدام برنامج RapidVU.
لعرض ملف في متصفح الويب، انقر نقرًا مزدوجًا على أي ملف متاح. سيظهر الملف بوضعية القراءة فقط كما هو موضح أدناه.
للعودة إلى قائمة الملفات، انقر على زر الرجوع في متصفح الويب.
