بالنسبة لتركيبات ATEX، يجب إجراء جميع أعمال الصيانة الكهربائية والإلكترونية للنظام وفقًا للمعيار EN 60079-17 بأحدث إصدار. يتم تفصيل صيانة البرمجيات والبرامج الثابتة أدناه.
تقوم بطاقة الذاكرة SD المثبتة داخل الغلاف الداخلي لوحدة Rapidlogger بتسجيل البيانات بشكل مستمر عند تشغيل النظام. تُسجّل نقاط البيانات بفواصل زمنية قدرها 1، 5، 10، أو 60 ثانية حسب معدل التسجيل الذي يحدده المستخدم. اعتمادًا على معدل التسجيل وعدد متغيرات البيانات المحددة، قد تمتلئ بطاقة SD الداخلية خلال فترة تتراوح من عدة أيام إلى شهر. بمجرد امتلاء البطاقة، يتوقف تسجيل البيانات الداخلي حتى يتم تنزيل البيانات من البطاقة ومسحها.

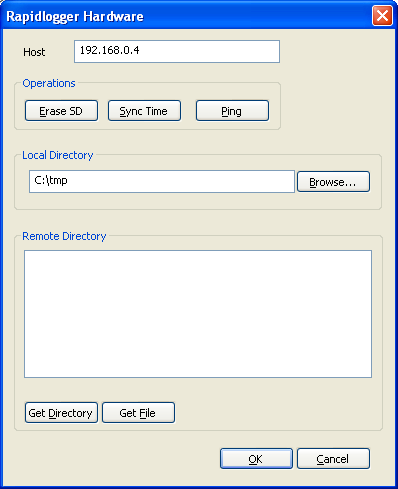

لتنزيل الملفات ومسح البطاقة، يجب اختيار خيار القائمة "أجهزة Rapidlogger" من برنامج Rapidlogger على الكمبيوتر. يجب أن يكون الكمبيوتر متصلًا بنظام Rapidlogger عبر كابل إيثرنت وقادرًا على التواصل معه. بمجرد اختيار خيار القائمة، تظهر النافذة التالية على شاشة الكمبيوتر.
.
بالضغط على زر "Ping" يمكن للمستخدم التأكد من وجود وحدة Rapidlogger عند عنوان الـ IP المحدد في خانة "المضيف".
لمسح بطاقة الذاكرة SD، يكفي الضغط على زر "Erase SD" في برنامج Rapidlogger Utility.
بدلاً من ذلك، يمكن للمستخدم أيضًا مسح بطاقة SD من لوحة التحكم الأمامية لوحدة Rapidlogger بالضغط على F6، F6، F5، F5. يؤدي ذلك إلى مسح بطاقة SD داخل وحدة Rapidlogger.
جميع مدخلات الحساسات في جهاز الـ Rapidlogger مُعايرة في المصنع وفق أفضل الممارسات الصناعية. ويمكن إعادة معايرة الجهاز من قبل المستخدمين إذا كانت معدات المعايرة المناسبة متوفرة.
إذا كانت هناك حاجة إلى معايرة قابلة للتتبع، فهي متوفرة في المصنع. ويحتاجها فقط العملاء الذين يتطلبون شهادة قابلة للتتبع وفق معيار NIST بسبب التزامات تعاقدية مع عملائهم.
لإجراء معايرة عادية لتصحيح أو التحقق من مدخلات الحساسات في وحدة الـ Rapidlogger، فإن المعدات التالية مطلوبة.
• جهاز كمبيوتر عليه برنامج Rapidlogger Utility مُثبَّت ويعمل
• مُولِّد تردّد أو جهاز مُعايرة
• مصدر تيار مُعايَر (4–20 ملي أمبير) أو مُولِّد تيار ملي أمبير
• أسلاك توصيل مختلفة لحقن الإشارات المُعايَرة في مداخل الإشارات الخاصة بجهاز الـRapidlogger
معايرة مُدخلات الحساسات التناظريّة
الخطوة الأولى هي إزالة جميع الحساسات وغيرها من الأجهزة الموصولة بمدخلات الإشارة التناظرية. بعد ذلك، يتم توصيل مُعايِر الملي أمبير بمدخل الإشارة التناظرية في جهاز الـ Rapidlogger. بالنسبة لمُعايِر التيار ثلاثي الأسلاك، يتم توصيل سلك القدرة بخرج الـ 24 فولت DC في الـ Rapidlogger، وتوصيل سلك التأريض بموصل التأريض في الـ Rapidlogger، وتوصيل سلك إشارة الملي أمبير بمدخل mA1 في الـ Rapidlogger. أمّا بالنسبة لمُعايِر التيار ثنائي الأسلاك، فيتم توصيل القطب الموجب بخرج الـ 24 فولت DC في الـ Rapidlogger، بينما يتم توصيل سلك الإشارة/الأرضي بمدخل mA1. بعد ذلك شغّل مُعايِر التيار التناظري على ضبط 4 ميلي أمبير.
الآن ضع وحدة الـ Rapidlogger في وضع تشخيص الإشارات التناظرية (اضغط F6، F6، F5، F1) ستظهر شاشة على وحدة الـ Rapidlogger تعرض قيم المدخلات التناظرية الحالية. يجب أن يظهر المدخل التناظري الأول 4 ميلي أمبير أو قيمة قريبة جدًا منها. قم بتغيير إعدادات مُعايِر التيار التناظري لتوليد 16 ميلي أمبير، يجب أن تُظهر القراءة التناظرية على شاشة الـ Rapidlogger الآن 16 ميلي أمبير أو رقم قريب منها. إذا كان الخطأ ضمن النطاق المقبول، فلا حاجة للمعايرة. على سبيل المثال، لمستشعر ضغط 10000 psi (4-20mA) متصل بالمدخل التناظري، يمثل خطأ 0.01 ميلي أمبير خطأ قدره 6.25 psi في قراءة المستشعر عند الحد الأقصى. تم حساب هذا الرقم بقسمة 10000 (نطاق المستشعر بالـ psi) على 16 (الإشارة الكاملة بالميلي أمبير) ثم على 0.01 (خطأ الإشارة بالميلي أمبير). إذا كان الخطأ غير مقبول، فستكون المعايرة مطلوبة.

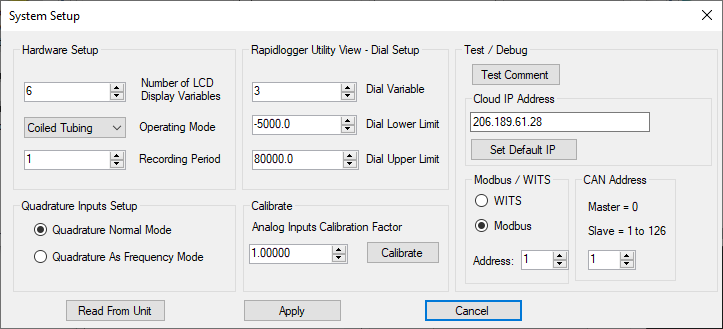

لبدء عملية المعايرة، تأكد من تشغيل برنامج Rapidlogger Utility وأنه جاهز. اضغط على إعداد النظام System Setupللوصول إلى الشاشة التالية.
في هذه الشاشة، أدخل 1.000 كعامل معايرة للمدخل التماثلي، لا تضغط على زر المعايرة بعد.
على شاشة الـ Rapidlogger ضع وحدة الـ Rapidlogger في وضع المعايرة بالضغط على F8 من شاشة التشخيص التماثلي. الشاشة على وحدة الـ Rapidlogger لن تشير إلى أنها في وضع المعايرة، لكنها ستعرض ثابت المعايرة الحالي. قم بتدوين هذا الرقم. الآن اضغط على زر المعايرة في برنامج Rapidlogger Utilityسيظهر ثابت المعايرة الجديد على شاشة وحدة الـ Rapidlogger. الخطوة التالية هي حساب عامل المعايرة الصحيح على الشاشة. سيتم عرض عامل معايرة مقترح تلقائيًا على الشاشة. أدخل القيمة المقترحة في خانة عامل المعايرة التماثلي في Rapidlogger Utility واضغط زر المعايرة.
يتم حساب قيمة عامل المعايرة المقترح من قبل النظام بافتراض استخدام مصدر تيار معاير بقيمة 16mA كإشارة دخول إلى الطرف mA1 في وحدة الـ Rapidlogger. يمكن استخدام قيم تيار معايرة أخرى، ولكن في هذه الحالة يكون على المستخدم حساب عامل المعايرة بنفسه.
التحقق من المعايرة على مدخلات أجهزة الاستشعار الترددية
تتمثل الخطوة الأولى في إزالة جميع أجهزة الاستشعار وما شابهها المتصلة بمدخلات التردد. بعد ذلك، قم بتوصيل سلك الأرضي من مدخل التردد المعاير إلى طرف الأرضي المستمر (DC Ground) على وحدة Rapidlogger. الآن قم بتوصيل سلك خرج التردد من مولد التردد المعاير إلى مدخل F1 على وحدة Rapidlogger. اضبط مستوى جهد الإشارة بين 12 إلى 24 فولت DC، وأخرج موجة مربعة بتردد 1 كيلوهرتز.
الآن ضع وحدة Rapidlogger في وضع التشخيص الرقمي (اضغط F6، F6، F5، F2) ستظهر شاشة على وحدة Rapidlogger تعرض قيم المدخلات الرقمية والترددية الحالية. يجب أن تُظهر قراءة التردد 1 قيمة 1000 هرتز. إذا كانت الإشارة مختلفة كثيرًا، فستكون هناك حاجة إلى معايرة إشارات مدخلات التردد. يُرجى استشارة الدعم الفني في المصنع للحصول على المساعدة.
التحقق من معايرة مدخلات العداد الكلي
مدخلات العداد الكلي في جهاز Rapidlogger لا تحتاج إلى معايرة في الموقع. يمكن التحقق من معايرتها الصحيحة في الموقع كما يلي:
الخطوة الأولى هي إزالة جميع المستشعرات وما شابهها المتصلة بمدخلات التردد. بعد ذلك، قم بتوصيل سلك الأرضي من مدخل التردد المعاير إلى طرف الأرضي DC في وحدة Rapidlogger. الآن قم بتوصيل سلك خرج التردد من المولد الترددي المعاير إلى المدخل F1 في وحدة Rapidlogger. اضبط مستوى الجهد للإشارة بين 12 إلى 24 فولت DC، وأخرج موجة مربعة بتردد 1 كيلو هرتز.
بعد ذلك ضع وحدة Rapidlogger في وضع التشخيص الرقمي (اضغط F6، F6، F5، F2) ستظهر شاشة على وحدة Rapidlogger تعرض القيم الحالية للمدخلات الرقمية والترددية. يجب أن تزداد قراءة العداد 1 بمقدار 1000 عدد بالضبط كل ثانية. إذا كان لدى المستخدم إمكانية الوصول إلى مولد نبضات يمكنه توليد عدد محدد من النبضات، يمكن استخدامه أيضًا لتأكيد عمل العداد الكلي.
التحقق من معايرة مدخلات المشفر
الخطوة الأولى هي إزالة جميع الحساسات وغيرها المتصلة بمدخلات المشفر. بعد ذلك، قم بتوصيل مشفر دوار معروف صالح إلى جهاز Rapidlogger كما يلي: يجب توصيل سلك الأرضي من المشفر إلى الطرف الأرضي المستمر (DC Ground) في وحدة Rapidlogger. يجب توصيل سلك الطاقة من المشفر بمخرج 5 فولت تيار مستمر (5VDC) في Rapidlogger. يجب توصيل قنوات المشفر A وB إلى الأطراف Q1A وQ1B في Rapidlogger.
الآن ضع وحدة Rapidlogger في وضع التشخيص الرقمي (اضغط F6، F6، F5، F2) ستظهر شاشة على وحدة Rapidlogger تعرض قيم المدخلات الرقمية والترددية الحالية. يجب أن تظهر قراءة Quadrature 1 بالضبط 0. الآن قم بتدوير المشفر دورة كاملة واحدة بالضبط. يجب أن يكون عدد العدّات التربيعية (quadrature counts) المعروض على الشاشة مساوياً بالضبط لأربعة أضعاف دقة المشفر المصنعية.
من أجل رفع البرنامج الثابت الجديد إلى جهاز Rapidlogger من الجيل التالي، يلزم وجود كابل إيثرنت وبرنامج تنزيل البرنامج الثابت. لا تحاول رفع البرنامج الثابت الجديد إلى جهاز Rapidlogger إلا إذا تم توجيهك بذلك تحديدًا من قبل جهة الدعم الفني. قم بتوصيل كابل الواجهة بمنفذ الإيثرنت على جهاز Rapidlogger. الآن قم بتوصيل الطرف الآخر من كابل الإيثرنت بمنفذ الإيثرنت في الكمبيوتر الشخصي أو عبر موزع إيثرنت.
ثم شغّل برنامج AutoUpdate على الكمبيوتر الشخصي، وهو موجود على القرص المرفق مع الجهاز. اختر عنوان IP الخاص بنظام Rapidlogger المراد تحديثه، وهو عادة 192.168.0.5. بعد ذلك اختر ملف البرنامج الثابت البديل وانقر على زر التحديث. سيقوم البرنامج بتحديث البرنامج الثابت وسيعرض مربع حوار يؤكد اكتمال التحديث. تستغرق هذه العملية حوالي دقيقة إلى دقيقتين.

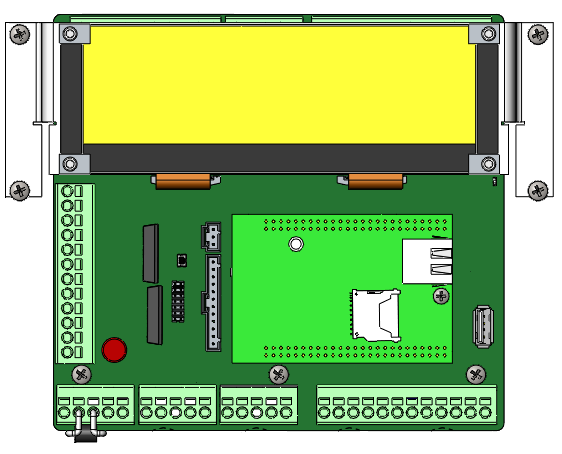

Switch S1Switch S1USB PortUSB PortCPU ModuleCPU Module
وحدة المعالج المركزي (CPU) في جهاز Rapidlogger قابلة للاستبدال في حال تعرض المعالج للتلف أو إذا كان هناك حاجة لاستبدال الوحدة لتثبيت برنامج ثابت جديد. استبدال وحدة المعالج المركزي عملية دقيقة ولا يمكن إجراؤها إلا بواسطة فني إلكترونيات متمرس. وحدة المعالج حساسة للكهرباء الساكنة، ويجب استبدالها فقط عندما تكون الوحدة على سطح عمل آمن من الكهرباء الساكنة.
لا تحاول استبدال وحدة المعالج في جهاز Rapidlogger إلا إذا تم توجيهك بذلك من قبل الدعم الفني. للاستبدال، تأكد أولاً من إيقاف تشغيل الوحدة وفصل كابل الطاقة. باستخدام مفك صغير جدًا، قم بإزالة المسمارين البلاستيكيين الأبيضين اللذين يثبتان الوحدة في مكانها. لاحظ اتجاه وحدة المعالج على اللوحة. باستخدام قوة بسيطة وحركة هزازة خفيفة، قم بإزالة وحدة المعالج.
ثبت وحدة المعالج الجديدة بحذر بعد محاذاة الدبابيس مع فتحات المقبس، مع التأكد من محاذاة الموصلين في الأسفل والتأكد من أن اتجاه الوحدة صحيح. يجب أن يتم تثبيت الوحدة بسهولة دون استخدام قوة مفرطة. يجب أن يكون السطح السفلي للوحة الدائرة في الوحدة مستويًا مع قمة المباعد البيضاء. قم بإعادة تثبيت المسمارين البلاستيكيين الأبيضين. الآن الوحدة جاهزة لتشغيل الطاقة.
فيما يلي قائمة بقطع الغيار الموصى بها لدعم ما بين نظام واحد وخمسة أنظمة:
00-91903 لوحة التحكم الرئيسية لـ Rapidlogger مع وحدة المعالجة المركزية
00-91713 شاشة LCD لـ Rapidlogger
00-92041 بطارية UPS DC بجهد 12 فولت لـ Rapidlogger
00-92011 لوحة طاقة UPS DC لـ Rapidlogger
00-91929 حساس الضغط
00-92192 حساس القرب التحريضي
00-92168 كابل عام مغلف، قابل للفصل
00-92169 كابل حساس القرب مغلف، قابل للفصل، 100 قدم
00-92167 كابل Viatran مغلف، قابل للفصل، 100 قدم
لإجراء إصلاح وصيانة الوحدة، يرجى التواصل مع البريد الإلكتروني: sales@rapidlogger.com
يمكن تنزيل شهادات ATEX الكاملة للنظام وأجهزة الاستشعار والمعدات المرتبطة به من موقع Rapidlogger على الرابط التالي.
http://www.rapidlogger.com/downloads/ATEX.pdf
