يعد Rapidlogger نظاماً متيناً ومضغوطاً لمراقبة العمليات في البيئات النفطية والبحرية. تم تصميم الوحدة خصيصاً للعمل في البيئات النفطية القاسية. تقوم الوحدة بتزويد أجهزة الاستشعار بالطاقة، وعرض بياناتها، وإجراء العمليات الحسابية، وتسجيل بيانات العمل. بالإضافة إلى ذلك، يمكن نقل بيانات المستشعر إلى جهاز كمبيوتر في الوقت الحقيقي أو بعد إكمال المهمة.
تم تصميم لوحة Rapidlogger ليتم تركيبها واستخدامها في البيئات القاسية. تعمل الوحدة بشكل جيد تحت أشعة الشمس المباشرة وفي ظروف المطر ورذاذ مياه البحر، إلا أن حمايتها من العوامل البيئية يطيل عمرها ويحافظ على مظهرها.
كما أن شاشة العرض في الوحدة مناسبة للرؤية تحت أشعة الشمس المباشرة ومزوّدة بإضاءة خلفية للاستخدام الليلي.
.

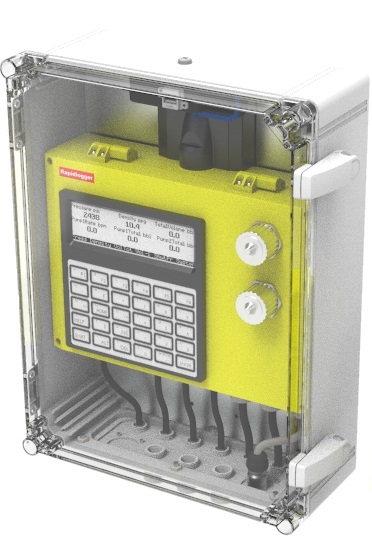

الشكل 1: وحدة Rapidlogger القياسية
تقوم الوحدة بتسجيل البيانات على بطاقة الذاكرة الداخلية من نوع SD في كل مرة يتم فيها تشغيلها. لا يحتاج المستخدم إلى اتخاذ أي إجراء لبدء تسجيل العمل. وتتغير سعة التسجيل حسب عدد المتغيرات التي يتم تسجيلها وحجم بطاقة الذاكرة المركّبة. وللمرجع فقط، إذا تم تسجيل ثماني متغيرات بفاصل زمني مقداره ثانية واحدة على بطاقة بسعة 1 غيغابايت، فإن الوحدة يمكن أن تقوم بالتسجيل المتواصل لمدة تزيد عن شهرين.
يحافظ الساعة الداخلية المدعومة ببطارية على تاريخ ووقت العمل. ويمكن ضبط الساعة من الواجهة الأمامية للجهاز أو مزامنتها عن بُعد مع الكمبيوتر عبر الإيثرنت.
يمكن توصيل وحدة Rapidlogger القياسية بما يصل إلى ستة عشر حساساً من نوع Milliamp، وحسّاسين للعمق (Depth Encoders)، وأربعة حساسات ترددية (Frequency Sensors). ويمكن إضافة حساسات إضافية عبر بطاقة توسعة.
تعمل وحدة Rapidlogger داخلياً بجهد 24 فولت DC. ومع ذلك، وبحسب التركيب، يمكن تغذيتها خارجياً من مصدر طاقة يتراوح بين 10–30 فولت DC. كما تتوفر بشكل اختياري وحدة تغذية تعمل بجهد 90–240 فولت AC. يظهر في الشكل التالي مصدر الطاقة القياسي الخاص بـ Rapidlogger. يحتوي مصدر الطاقة على حماية داخلية ضد زيادة التيار. يشير ضوء LED أخضر على مزوّد الطاقة إلى وجود التغذية الكهربائية.
تحتوي وحدة Rapidlogger داخلياً على فيوز 1 أمبير للحماية. هذا الفيوز قابل للاستبدال في موقع العمل، ولكن يجب أن يتم استبداله فقط بواسطة فني إلكترونيات أو مستخدم خبير.
يتوفر جهاز Rapidlogger بخمس نسخ:
Rapidlogger Standard، Rapidlogger Max، Rapidlogger Mini، Rapidlogger SE، وRapidlogger ExD

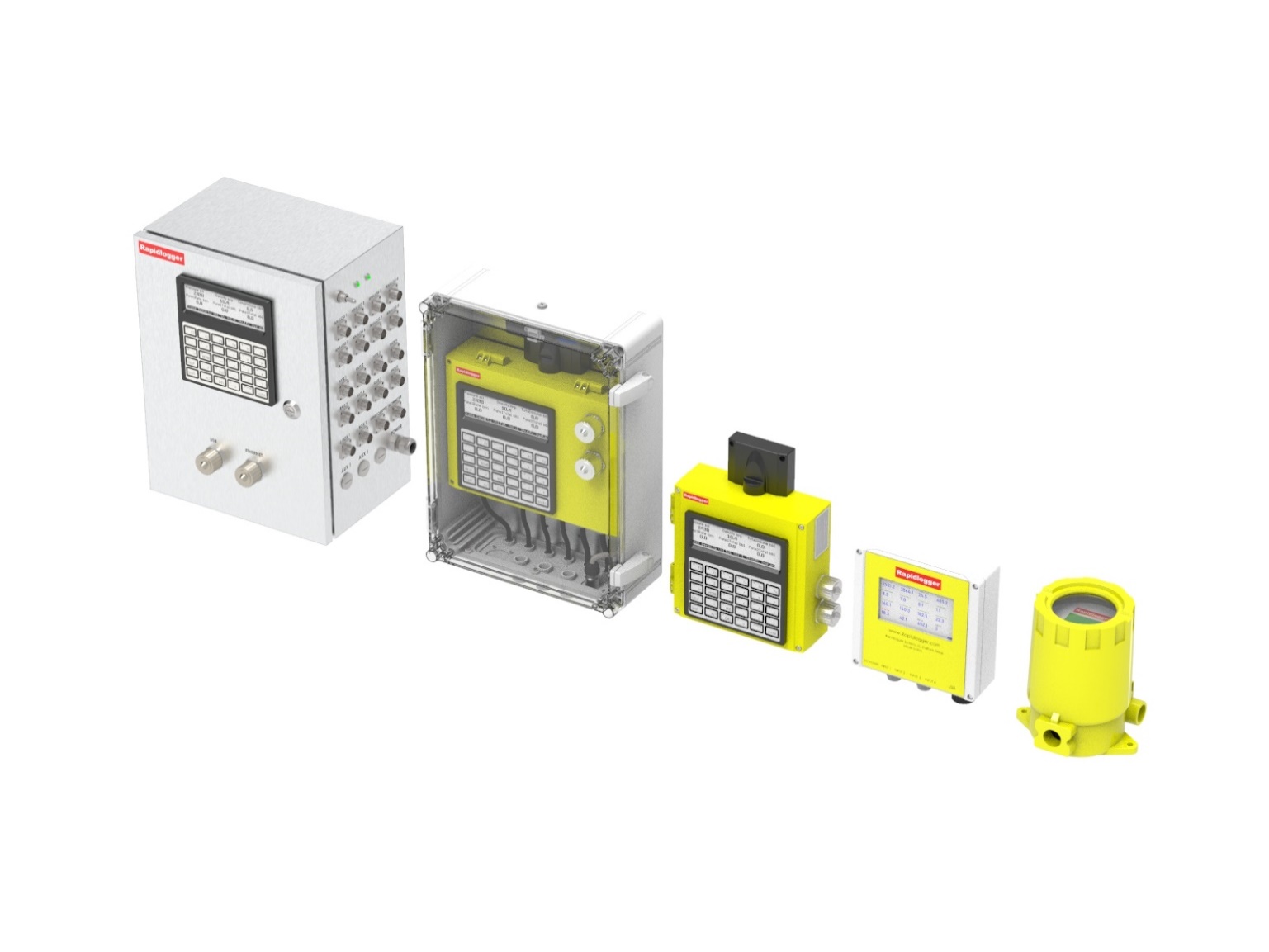

الشكل 2: من اليمين الي اليسار
Rapidlogger Max, Standard, Mini, SE and ExD
توفر جهاز Rapidlogger في هيئتين مختلفتين للتركيب. الأولى هي الوحدة منفردة، وهي وحدة مقاومة للعوامل الجوية ومناسبة للتركيب على معدات الحقول النفطية. أما في الهيئة الثانية، فيتم تركيب وحدة Rapidlogger داخل حاوية ثانوية من مادة البولي كربونات، وهي الهيئة الأكثر شيوعاً، حيث توفر حماية أكبر ضد الظروف البيئية القاسية، وتناسب الاستخدامات الشاقة في حالات الطقس الشديد. كما يسمح الغطاء الأمامي الشفاف برؤية الشاشة مع توفير حاجز إضافي ضد الجليد والمطر والرمال والمواد الكيميائية.
يمكن استخدام برنامج RapidVu على جهاز الكمبيوتر لعرض بيانات العمل في الوقت الحقيقي أو إعادة تشغيل عمل مسجّل مسبقاً، كما يتم حفظ البيانات التي يتم تنزيلها من وحدة Rapidlogger بصيغة (CSV) لتمكين الرسم والتحليل المتقدم في برامج مثل مايكروسوفت اكسل ويمكن أيضاً استخدام البرنامج لإعداد تقرير للعمل عند الحاجة.
يحتوي Rapidlogger على خمسة أوضاع تشغيل مختلفة لتلبية متطلبات أنواع الأعمال التي صُمم النظام من أجلها، وتشمل الإسمنت، السلك الاملس (السنارة)، ضخ النيتروجين (N2)، التكسير، والأنابيب الملفوفة. وتختلف الحساسات المستخدمة في كل خدمة، ويتيح Rapidlogger التوافق مع جميع هذه الحساسات. كما تختلف خيارات القوائم في الواجهة الأمامية والحسابات الداخلية بناءً على وضع التشغيل. ويمكن تشغيل الجهاز كوحدة مستقلة أو مع جهاز كمبيوتر يعمل ببرنامج RapidVu.
يتم برمجة تكوين الحساسات الأساسي مسبقاً داخل الوحدة لكل وضع تشغيل، ويتضمن هذا التكوين معلومات عن نوع الحساس ومداه والإزاحة وعدد النبضات وغيرها. ويمكن تعديل تكوين الحساسات في الموقع من الواجهة الأمامية، كما يمكن إجراء تعديلات أكثر عمقاً باستخدام برنامج Rapidlogger Utility، والذي يسمح بإضافة حساسات جديدة وتعديل معلماتها وتغيير الإعدادات وحفظ وتحميل ملفات إعداد كاملة وضبط الوقت ومعايرة المدخلات التناظرية واختبار الاتصال الشبكي
النسخة الحاصلة على شهادة ATEX للمناطق الخطرة من نظام Rapidlogger تحمل تصنيف Ex كما هو موضح أدناه. لاحظ أن الوحدات الحاصلة على هذه الشهادة يتم التعرف عليها من خلال ملصقات ATEX.
تم وضع العلامة على الصندوق الرئيسي لوحدة Rapidlogger كما يلي:
II 3G Ex nA IIC T5 Gc -20°C ≤ Ta ≤ +60°C
وهذا يسمح باستخدام النظام حيث يكون الصندوق الرئيسي موجوداً في بيئة المنطقة 2 (Zone 2).
أما صندوق الحماية (Barrier Enclosure) فقد وُضع عليه العلامة:
II 3(1)(2) G Ex e nA nC [ia] [ib] IIB T4 -20°C ≤ Ta ≤ +60°C.
تعتمد درجة الحرارة القصوى على الاختبارات، ولكن لا يمكن أن تتجاوز +60°C. راجع الشهادة في الملحق أ (Appendix A). لاحظ أنه على الرغم من أن النظام قد يستمر في العمل عند درجات حرارة تتجاوز +60°C، إلا أن الشهادة صالحة فقط للنطاقات الحرارية المذكورة أعلاه.
جميع الحساسات المصاحبة لنظام Rapidlogger الحاصل على شهادة ATEX تحمل علامات، ويمكن مراجعة شهادتها في الملحق أ.
لإجراء أي صيانة أو إصلاح، يرجى التواصل عبر البريد الإلكتروني sales@rapidlogger.com :
المدخلات التناظرية: 16 مدخلاً بدقة 24 بت، منها 8 مدخلات 4–20mA و8 مدخلات 0–10V.
المخرجات التناظرية: 4 مخرجات بدقة 16 بت، 4–20mA.
مدخلات التردد/العمق: حتى 8 مدخلات، بحد أقصى 32 بت.
المخرجات الرقمية: 8 مخرجات قابلة لتقنية PWM.
شاشة العرض: شاشة LCD مع إضاءة خلفية.
واجهة الكمبيوتر: إيثرنت، تسلسلي (Serial).
ناقل الحساسات (Sensor Bus): Modbus/RTU، Modbus/TCP، CAN.
الطاقة: 12/24 فولت DC، 110/240 فولت AC.
ذاكرة البرنامج: 64MB RAM، 32MB Flash.
ذاكرة العمل: بطاقة SD بسعة 1GB–16GB.
درجة حرارة التشغيل: -40°C إلى 70°C.
مقاومة العوامل الخارجيةNEMA 4X – IP 67:
مواصفات السقوط: سقوط من ارتفاع 4 أقدام على الخرسانة.
مقاومة الصدمات: 40g وفق معيار MIL-STD 810F.
مقاومة الاهتزاز: 28g كقيمة ذروة وفق معيار MIL-STD 810F
1.3اختيار وضع التشغيل
يحتوي جهاز Rapidlogger على خمسة أوضاع تشغيل مختلفة لتلبية متطلبات أنواع الأعمال التي صُمم النظام من أجلها. وتشمل هذه الأوضاع: الإسمنت (Cementing)، السلك الأملس (Slickline)، ضخ النيتروجين والتكسير (N2 and Fracturing Pumping)، والأنابيب الملفوفة (Coiled Tubing). يمكن اختيار هذه الأوضاع من خلال القائمة باستخدام الاختصارات التالية
القائمة F6
اضغط F6 للوصول الي قائمة النظام
الاعداد العام F4
F5 RST (إعادة الضبط الي أي من الأوضاع التالية)
وضع الاسمنت F1
وضع السلك الاملس F2
وضع ضخ النيتروجين F3
وضع الانابيب الملفوفة F4
وضع ضخ التكسير F5
وضع الحفر F6 > F6 > F4
لمزيد من الخيارات (إعادة الضبط الي أي من الأوضاع الاتية) ◄ F6
العودة الي الشاشة السابقة F1 ◄
وضع محاكاة الاسمنت F2
وضع محاكاة السلك الاملس F3
وضع محاكاة الانابيب الملفوفة F4
وضع الصخور F5
لمزيد من الخيارات) إعادة الضبط الي أي من الأوضاع التالية) F6 ◄
العودة الي الشاشة السابقة F1◄
وضع محاكاة الصخور F2
الوضع العام F3
وضع الحفر F4
وضع R F5
لمزيد من الخيارات (إعادة الضبط الي أي من الأوضاع الاتية) F6 ◄
العودة الي الشاشة السابقة F1
F2 J19Dmo
وضع Y F3
عند تشغيل الوحدة، يبدأ Rapidlogger تلقائياً في جمع البيانات من الحساسات المتصلة. كما يتم تسجيل البيانات تلقائياً على بطاقة الذاكرة الداخلية من نوع SD، مما يعني أنه لا يلزم أي تدخل أو إدخال من المستخدم لإجراء عملية عمل بسيطة. ستُعرض بيانات العمل وتُسجَّل تلقائياً.

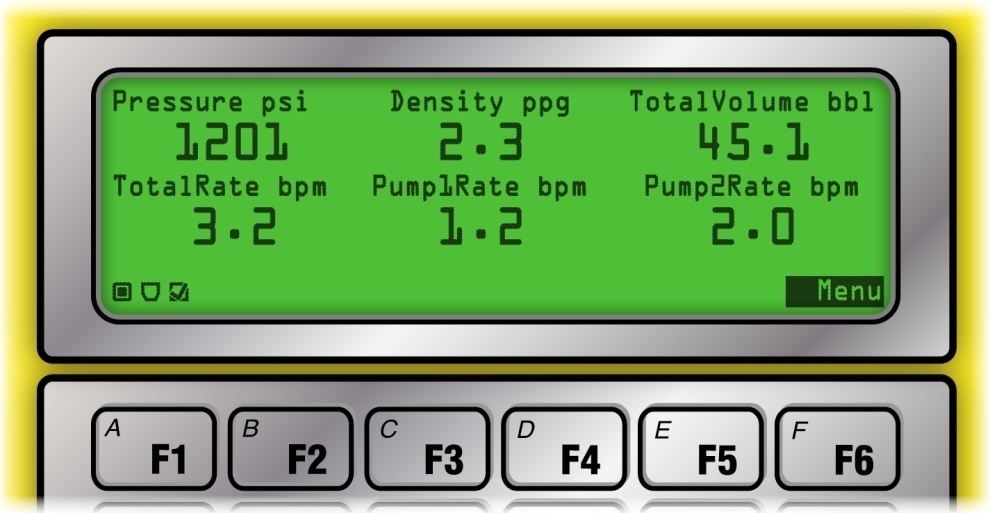

بعد تشغيل Rapidlogger، تعرض شاشته معلومات العمل بالصيغ التالية. وعلى الرغم من أن النظام يعرض على شاشة LCD حتى 6 متغيرات فقط، يمكن تسجيل العديد من المتغيرات الأخرى على بطاقة SD وإرسالها إلى الكمبيوتر عبر الشبكة
.
في هذه الشاشة، يظهر اسم كل متغير ووحداته أعلى البيانات المعروضة. في أسفل يسار الشاشة، توجد ثلاث أيقونات لمؤشرات الحالة. الأيقونة الأولى على اليسار تومض في كل مرة يتم فيها قراءة أو الحصول على البيانات من الحساسات. الأيقونة الوسطى تومض لتشير إلى أن البيانات قد تم إرسالها عبر الشبكة إلى الكمبيوتر. الأيقونة اليمنى تشير إلى نشاط تسجيل البيانات بشكل صحيح؛ إذا كانت البيانات تُسجَّل بنجاح،
هذه الايقونة تظهر علامة ✔. أما في حال امتلاء بطاقة الذاكرة SD أو غيابها أو عدم عملها، يتم استبدال علامة ✔ بعلامة ✖. أما مؤشر القائمة في أسفل يمين الشاشة، فيظهر أن المستخدم يمكنه الضغط على المفتاح F6 الموجود أسفل عنوان "Menu" لتفعيل قوائم المستخدم.

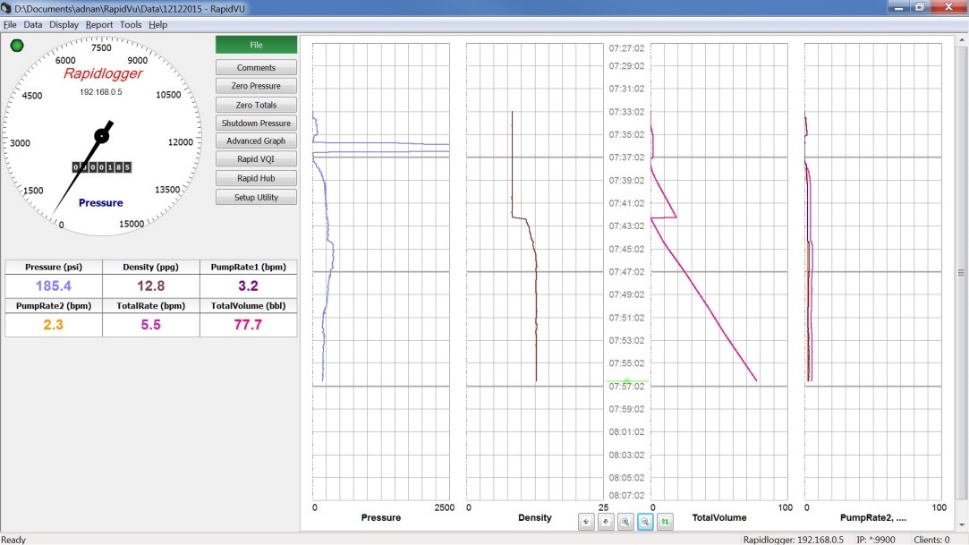

. يمكن تنزيل بيانات العمل أثناء المهمة في الوقت الحقيقي باستخدام برنامج RapidVu. يمكن استخدام هذا البرنامج لعرض بيانات العمل، ورسم المخططات البيانية، وإنشاء ملفات العمل. كما يمكن استخدام برنامج Rapidlogger على الكمبيوتر لإعادة تشغيل الأعمال المسجَّلة مسبقاً والتي تم تنزيلها من بطاقة الذاكرة SD أو التي تم تسجيلها على الكمبيوتر. يقوم Rapidlogger بتسجيل البيانات على بطاقة الذاكرة الداخلية بصيغة نصية عادية. يقوم برنامج RapidVu بتسجيل البيانات بنفس الصيغة، ولكنه أيضاً ينشئ نسخة من كل ملف عمل يتم إعادة تشغيله بصيغة CSV ويخزنها في نفس المجلد على الكمبيوتر مع ملفات العمل الأخرى. صيغة CSV هي ملفات نصية تحتوي على قيم مفصولة بفواصل، يمكن استيرادها مباشرة إلى Excel لإجراء الرسم والتحليل ملاحظة: في أنظمة Windows 7، XP، 2000، وVista، من الممكن تغيير رمز فصل القوائم (List Separator) من فاصلة إلى رمز آخر، وهذا قد يسبب مشاكل عند قراءة ملفات CSV التي يولدها Rapidlogger. على سبيل المثال، إذا كان نظام تشغيل Windows مضبوطاً على منطقة أمريكا اللاتينية، فإن رمز فصل القوائم يكون مضبوطاً على فاصلة منقوطة (Semi-Colon). في هذه الحالة، لكي يعمل استيراد ملفات CSV بشكل صحيح، يجب على المستخدم إعادة تغيير رمز فصل القوائم إلى فاصلة (Comma). ويمكن إجراء ذلك من خلال لوحة التحكم في Windows ضمن إعدادات المنطقة واللغة.

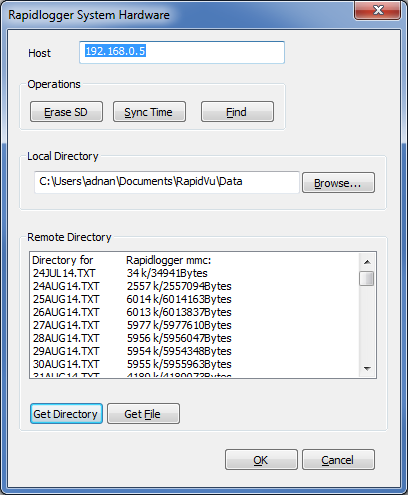

إذا لزم الأمر، يمكن تنزيل بيانات العمل بعد انتهاء المهمة باستخدام كابل إيثرنت من خلال قائمة Rapidlogger Hardware في برنامج RapidVu. بعد تنزيل البيانات، يجب مسح بطاقة الذاكرة الداخلية SD بشكل دوري للحفاظ على مساحة متاحة لتسجيل الأعمال الجديدة. بشكل عام، يجب مسح بطاقة SD باستخدام هذا البرنامج أو من قوائم الواجهة الأمامية مرة واحدة على الأقل كل 10–20 عملية تسجيل. يساعد هذا الإجراء في ضمان وجود مساحة كافية على بطاقة SD ويمنع تلف البيانات أو فقدانها.
